239-00

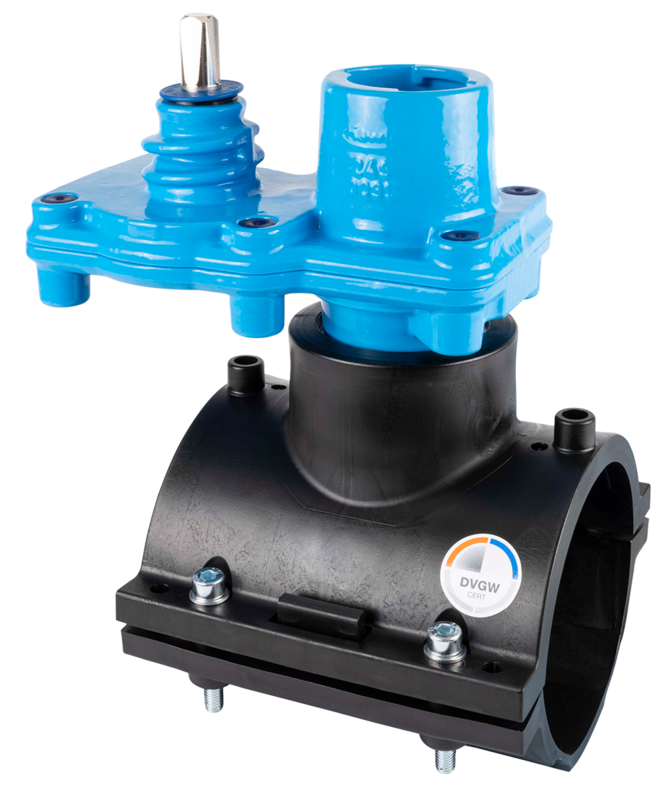

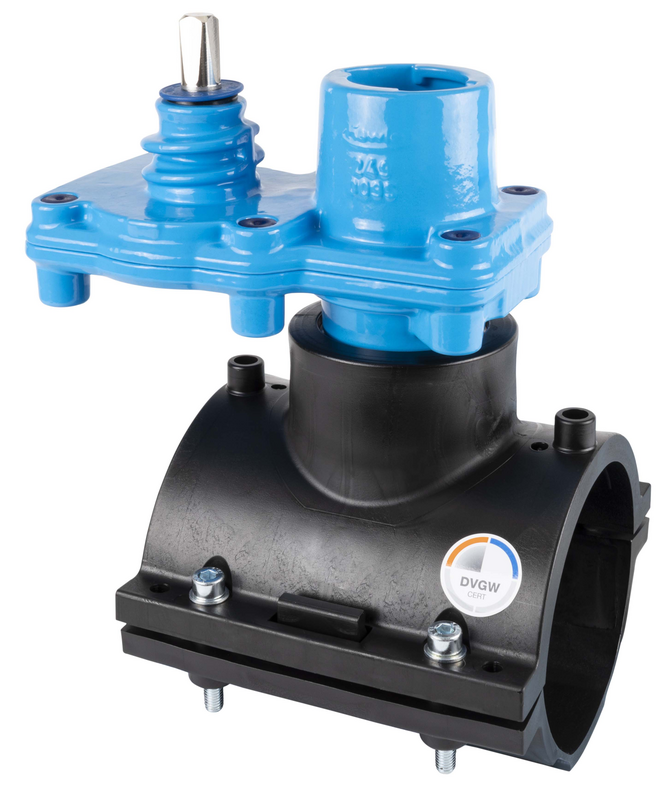

Hawlinger cu racord vertical superior ZAK® şi colier inferior de electrofuziune

Colierele Hawlinger de electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.

Pentru conectarea liniilor cu fluidul de lucru sunt utilizate fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu mufe ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere
lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă
Colier de electrofuziune HA-WELD: PE 100
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele Hawlinger de electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.

Pentru conectarea liniilor cu fluidul de lucru sunt utilizate fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu mufe ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
B
D
H
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2390633200
 186 mm   120 mm 63 mm 247 mm 24 mm ZAK 34 3,70 kg
2390903200
 200 mm   145 mm 90 mm 277 mm 24 mm ZAK 34 5,10 kg
2390905000
 229 mm   145 mm 90 mm 273 mm 36 mm ZAK 46 7,30 kg
2391103200
 201 mm   180 mm 110 mm 300 mm 24 mm ZAK 34 4,70 kg
2391105000
 230 mm   180 mm 110 mm 293 mm 36 mm ZAK 46 5,90 kg
2391253200
 201 mm   180 mm 125 mm 310 mm 24 mm ZAK 34 5,20 kg
2391255000
 230 mm   180 mm 125 mm 307 mm 36 mm ZAK 46 7,60 kg
2391603200
 201 mm   220 mm 160 mm 346 mm 24 mm ZAK 34 5,40 kg
2391605000
 229 mm   220 mm 160 mm 341 mm 36 mm ZAK 46 7,90 kg
2391803200
 201 mm   245 mm 180 mm 366 mm 24 mm ZAK 34 5,00 kg
2391805000
 230 mm   245 mm 180 mm 360 mm 36 mm ZAK 46 8,10 kg
2392253200
 201 mm   295 mm 225 mm 411 mm 24 mm ZAK 34 5,80 kg
2392255000
 230 mm   295 mm 225 mm 408 mm 36 mm ZAK 46 8,40 kg
2400000009
   încărcare pentru drenare           0,00 kg
8700000000
   încărcare pentru axul alezajului           0,00 kg
