239-00G

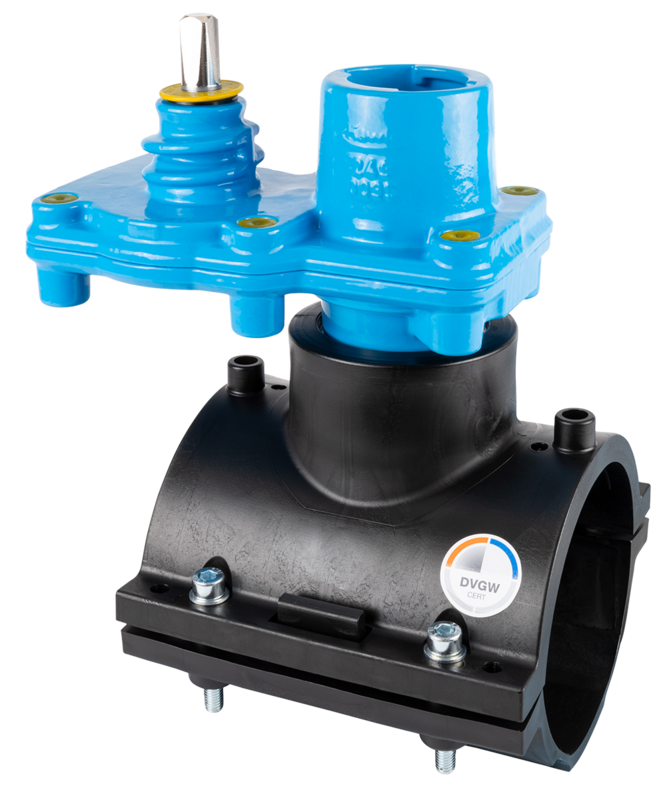

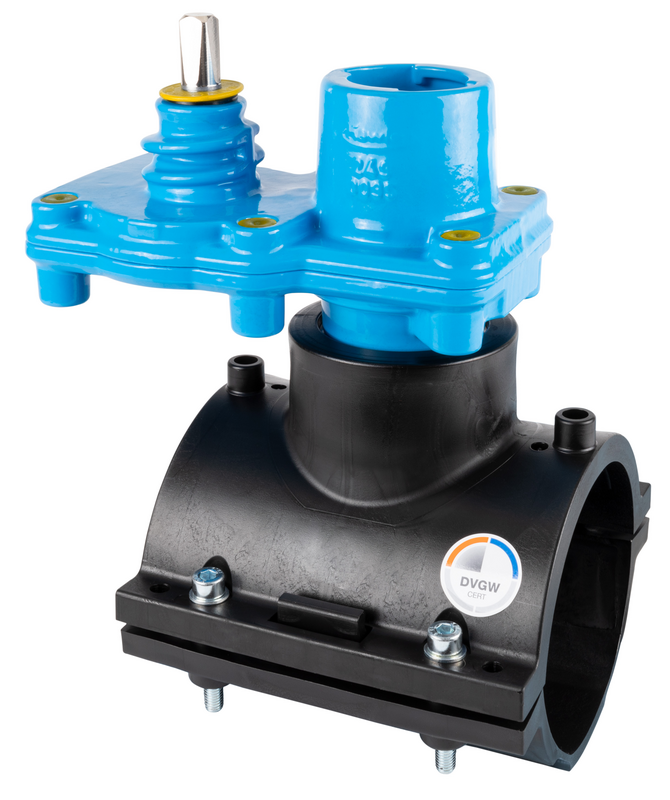

Hawlinger cu racord vertical superior ZAK® şi colier inferior de electrofuziune
| Material: |
Carcasă: GJS-400, vopsea epoxidică Hawle Ax, transmisie a scoalei, șaibă: oțel inoxidabil Garnituri: NBR pentru benzină Clemă de sudură HA-WELD: PE 100 |
|---|---|
| Presiunea maxima de operare: | Gaz: 10 bar |
| Medie | Gaz |
Cablurile de sudură cu șa de sudură HA-WELD® trebuie folosite pentru sudarea pe țevi PE conform DIN EN 1555 PE 80/100.
Ieșirea verticală a îmbinării ZAK® este folosită în combinație cu fitinguri ZAK® tip end pentru conectarea țevilor de conexiune a locuințelor.
La toate fitingurile de tăietură Hawle Hawlinger®, oprirea este asigurată de un disc plug-in acționat de poartă, realizat din oțel inoxidabil. Șaiba plug-in este mișcată orizontal într-o carcasă cu uzură redusă împotriva unor opritoare metalice fixe.
Pentru a deschide sau închide pasajul este necesar doar o jumătate de rotație (180°).
În combinație cu un dispozitiv de extragere potrivit pentru gaz, sistemul de oprire permite forarea ușoară a conductei, chiar și în condiții de funcționare.
Pătrat al axului: 12,3 mm
|
Comanda nr.
|
PN max. |
Etichetă |
L |
B |
D |
H |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2390905005
|
Gaz: 10 bar | 229 mm | 145 mm | 90 mm | 273 mm | 36 mm | ZAK 46 | 7,30 kg | ||||
|
2391105005
|
Gaz: 10 bar | 230 mm | 180 mm | 110 mm | 293 mm | 36 mm | ZAK 46 | 5,90 kg | ||||
|
2391255005
|
Gaz: 10 bar | 230 mm | 180 mm | 125 mm | 307 mm | 36 mm | ZAK 46 | 7,60 kg | ||||
|
2391605005
|
Gaz: 10 bar | 229 mm | 220 mm | 160 mm | 341 mm | 36 mm | ZAK 46 | 7,90 kg | ||||
|
2391805005
|
Gaz: 10 bar | 230 mm | 245 mm | 180 mm | 360 mm | 36 mm | ZAK 46 | 8,10 kg | ||||
|
2392255005
|
Gaz: 10 bar | 230 mm | 295 mm | 225 mm | 408 mm | 36 mm | ZAK 46 | 8,40 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
