239-01

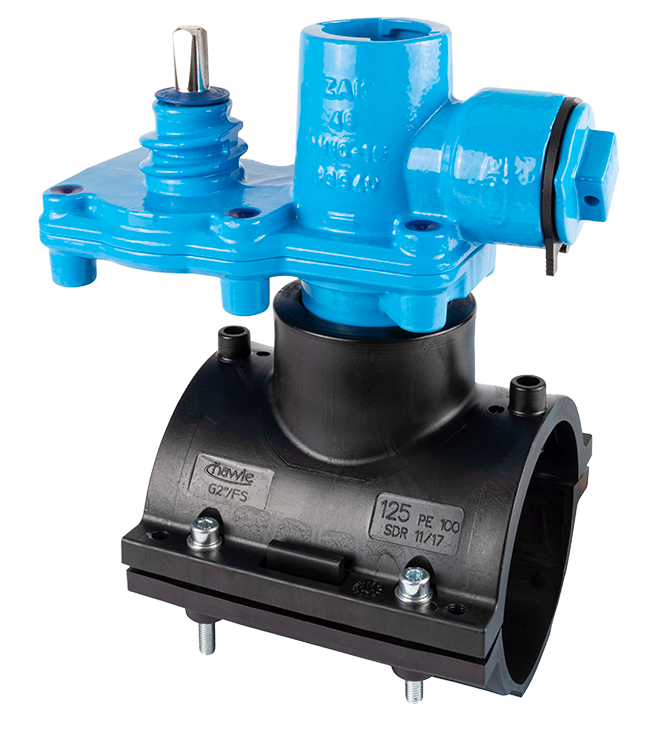

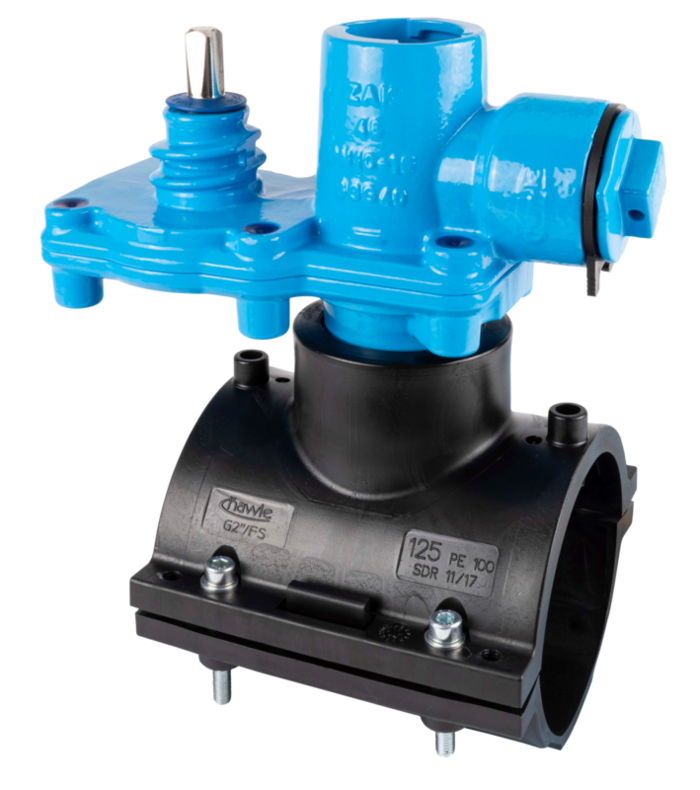

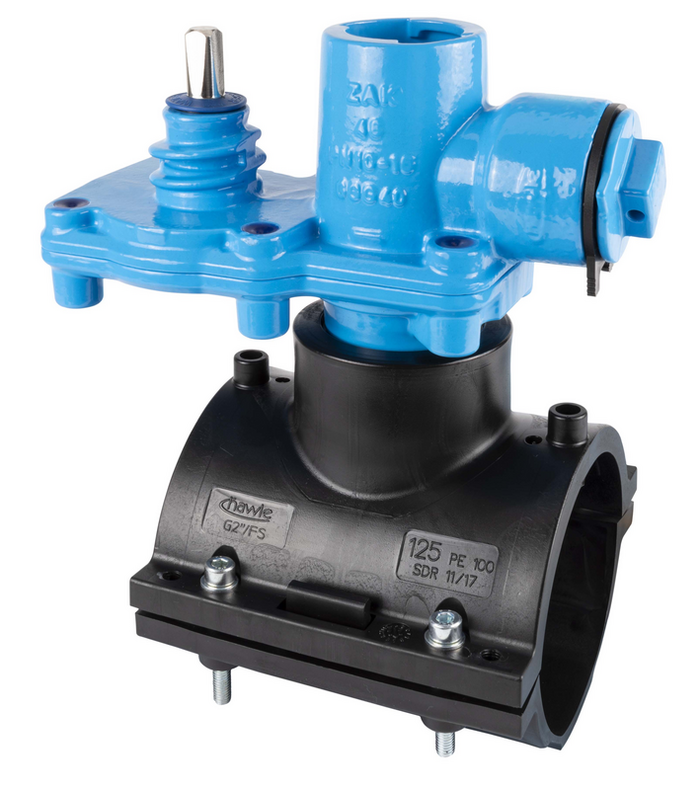

Hawlinger cu racord superior orizontal ZAK® în direcţia ţevii şi cu colier inferior de electrofuziune

Colierele Hawlinger de electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE conform standardului DIN 8074.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşiri cu mufe ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere
lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă
Colier de electrofuziune HA-WELD: PE 100
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele Hawlinger de electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE conform standardului DIN 8074.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşiri cu mufe ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.
*)
L
Etichetă
B
D
H
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2390633210
   186 mm   120 mm 63 mm 240 mm 24 mm ZAK 34 4,30 kg
2390633215
   186 mm   120 mm 63 mm 240 mm 24 mm ZAK 34 4,30 kg
2390903210
   200 mm   145 mm 90 mm 270 mm 24 mm ZAK 34 5,10 kg
2390905010
   232 mm   145 mm 90 mm 273 mm 36 mm ZAK 46 6,40 kg
2390905015
   232 mm   145 mm 90 mm 273 mm 36 mm ZAK 46 6,40 kg
2391103210
   202 mm   180 mm 110 mm 289 mm 24 mm ZAK 34 5,20 kg
2391105010
   230 mm   180 mm 110 mm 292 mm 36 mm ZAK 46 6,60 kg
2391105015
   230 mm   180 mm 110 mm 292 mm 36 mm ZAK 46 6,60 kg
2391253210
   202 mm   180 mm 125 mm 304 mm 24 mm ZAK 34 5,40 kg
2391255010
   229 mm   180 mm 125 mm 307 mm 36 mm ZAK 46 6,80 kg
2391603210
   202 mm   220 mm 160 mm 339 mm 24 mm ZAK 34 5,70 kg
2391605010
   229 mm   220 mm 160 mm 342 mm 36 mm ZAK 46 6,90 kg
2391605015
   229 mm   220 mm 160 mm 342 mm 36 mm ZAK 46 6,90 kg
2391803210
   201 mm   245 mm 180 mm 359 mm 24 mm ZAK 34 5,70 kg
2391805010
   230 mm   245 mm 180 mm 362 mm 36 mm ZAK 46 6,90 kg
2392003210
 1) 195 mm   271 mm 200 mm 374,5 mm 24 mm ZAK 34 5,60 kg
2392005010
 1) 242 mm   271 mm 200 mm 382 mm 36 mm ZAK 46 8,30 kg
2392253210
   201 mm   295 mm 225 mm 405 mm 24 mm ZAK 34 5,50 kg
2392255010
   230 mm   295 mm 225 mm 408 mm 36 mm ZAK 46 8,10 kg
2392255015
   230 mm   295 mm 225 mm 408 mm 36 mm ZAK 46 6,10 kg
2400000009
     încărcare pentru drenare           0,00 kg
8700000000
     încărcare pentru axul alezajului           0,00 kg
Lista de dorinte
1)
Cu colier de sudură FRIALEN®
