239-02

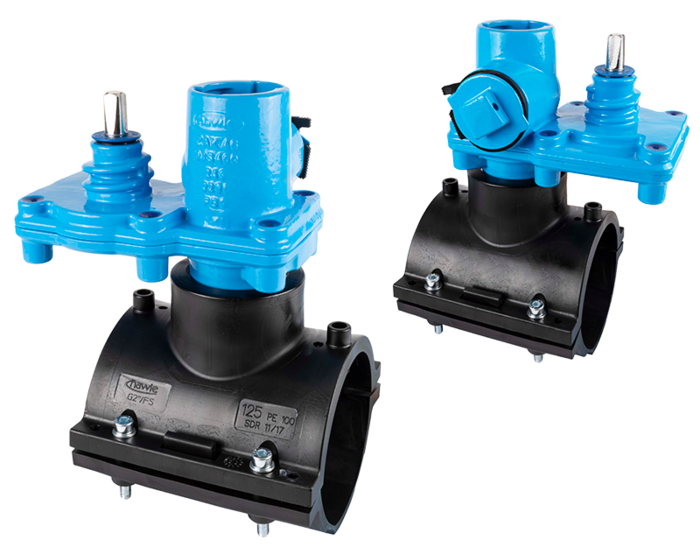

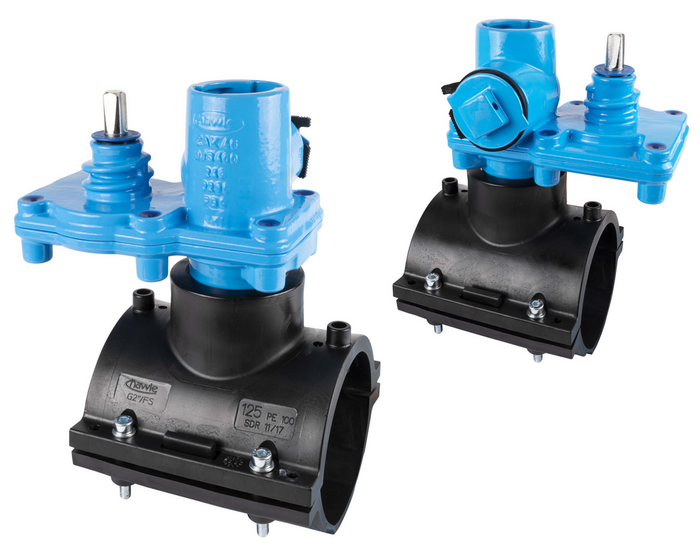

Hawlinger cu racord superior orizontal ZAK® la 90° în direcţia ţevii şi colier inferior de electrofuziune

Colierele Hawlinger de elecotrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.

În combinaţie cu fitinguri cu racord de capăt ZAK®, ieşirile cu mufe ZAK® sunt utilizate la conectarea liniilor cu fluidul de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere
lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă
Colier de electrofuziune HA-WELD: PE 100
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele Hawlinger de elecotrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.

În combinaţie cu fitinguri cu racord de capăt ZAK®, ieşirile cu mufe ZAK® sunt utilizate la conectarea liniilor cu fluidul de lucru.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.
*)
L
Etichetă
B
D
H
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2390633220
   186 mm   120 mm 63 mm 246 mm 24 mm ZAK 34 4,30 kg
2390903220
   200 mm   145 mm 90 mm 276 mm 24 mm ZAK 34 5,05 kg
2390905020
   229 mm   145 mm 90 mm 273 mm 36 mm ZAK 46 6,90 kg
2391103220
   202 mm   180 mm 110 mm 299 mm 24 mm ZAK 34 5,20 kg
2391105020
   230 mm   180 mm 110 mm 295 mm 36 mm ZAK 46 7,10 kg
2391253220
   202 mm   180 mm 125 mm 310 mm 24 mm ZAK 34 5,30 kg
2391255020
   230 mm   180 mm 125 mm 306 mm 36 mm ZAK 46 7,20 kg
2391603220
   202 mm   220 mm 160 mm 345 mm 24 mm ZAK 34 5,50 kg
2391605020
   230 mm   220 mm 160 mm 341 mm 36 mm ZAK 46 8,10 kg
2391803220
   201 mm   245 mm 180 mm 365 mm 24 mm ZAK 34 5,60 kg
2391805020
   230 mm   245 mm 180 mm 361 mm 36 mm ZAK 46 8,30 kg
2392003220
 1) 214 mm   271 mm 200 mm 378 mm 24 mm ZAK 34 6,00 kg
2392005020
 1) 243 mm   271 mm 200 mm 377 mm 36 mm ZAK 46 8,70 kg
2392253220
   202 mm   295 mm 225 mm 411 mm 24 mm ZAK 34 6,30 kg
2392255020
   230 mm   295 mm 225 mm 408 mm 36 mm ZAK 46 9,00 kg
2400000009
     încărcare pentru drenare           0,00 kg
8700000000
     încărcare pentru axul alezajului           0,00 kg
Lista de dorinte
1)
Cu colier de sudură FRIALEN®
