239-02G

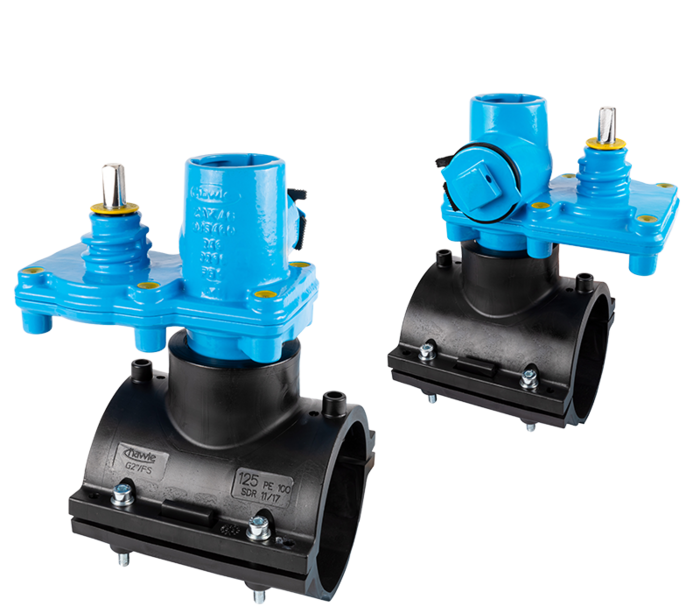

Hawlinger de gaz cu racord superior orizontal ZAK® la 90° în direcţia ţevii şi colier inferior de electrofuziune
| Material: |
Carcasă: GJS-400, vopsea epoxidică Hawle Ax, transmisie a scoalei, șaibă: oțel inoxidabil Garnituri: NBR pentru benzină Clemă de sudură HA-WELD: PE 100 |
|---|---|
| Presiunea maxima de operare: | Gaz: 10 bar |
| Medie | Gaz |
Cablurile de sudură cu șa de sudură HA-WELD® trebuie folosite pentru sudarea pe țevi PE conform DIN EN 1555 PE 80/100.
Prizele superioare ale prizei ZAK® sunt folosite în combinație cu fitingurile cu vârf ZAK® pentru conectarea țevilor de conectare a locuințelor.
La toate fitingurile de tăietură Hawle Hawlinger®, oprirea este asigurată de un disc plug-in acționat de poartă, realizat din oțel inoxidabil. Șaiba plug-in este mișcată orizontal într-o carcasă cu uzură redusă împotriva unor opritoare metalice fixe.
Pentru a deschide sau închide pasajul este necesar doar o jumătate de rotație (180°).
În combinație cu un dispozitiv de extragere potrivit pentru gaz, sistemul de oprire permite forarea ușoară a conductei, chiar și în condiții de funcționare.
Pătrat al axului: 12,3 mm
|
Comanda nr.
|
PN max. |
Etichetă |
L |
B |
D |
H |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2390905025
|
Gaz: 10 bar | 229 mm | 145 mm | 90 mm | 273 mm | 36 mm | ZAK 46 | 6,90 kg | ||||
|
2391105025
|
Gaz: 10 bar | 230 mm | 180 mm | 110 mm | 295 mm | 36 mm | ZAK 46 | 7,10 kg | ||||
|
2391255025
|
Gaz: 10 bar | 230 mm | 180 mm | 125 mm | 306 mm | 36 mm | ZAK 46 | 7,20 kg | ||||
|
2391603225
|
Gaz: 10 bar | 202 mm | 220 mm | 160 mm | 345 mm | 24 mm | ZAK 34 | 0,00 kg | ||||
|
2391605025
|
Gaz: 10 bar | 230 mm | 220 mm | 160 mm | 341 mm | 36 mm | ZAK 46 | 8,10 kg | ||||
|
2391805025
|
Gaz: 10 bar | 230 mm | 245 mm | 180 mm | 361 mm | 36 mm | ZAK 46 | 8,30 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
Alte informatii
|
|---|
| Instructiuni generale pentru Coliere de bransare |
