240-00G

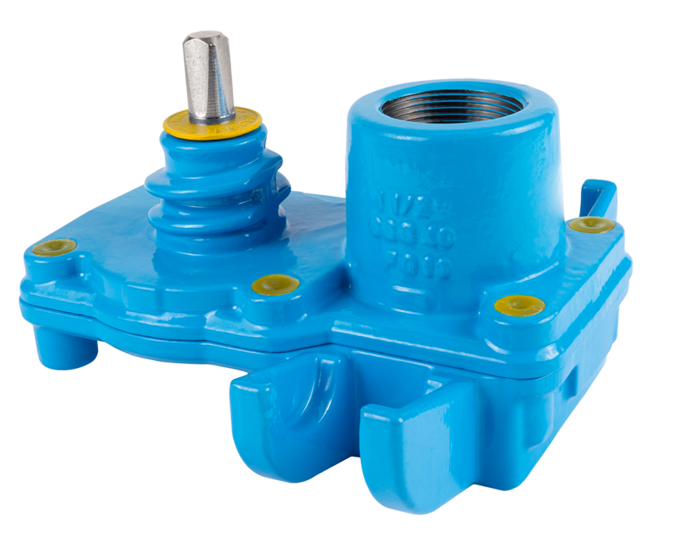

Hawlinger universal de gaz cu ieşire verticală cu filet interior
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: | Gaz: 5 bar |
| Medie | Gaz |
Colierele universale cu filet Hawlinger trebuie să fie utilizate pentru montare pe ţevi din fontă, oţel şi azbociment, cu DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri pentru colier (cod produs 310 sau 311) cu lăţimea nominală adecvată.
Ieşirea cu filet interior la partea superioară conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.
Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar o rotire la 180°.
|
Comanda nr.
|
L |
Etichetă |
L1 |
B |
H |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2400320005
|
165 mm | 68 mm | 200 mm | 95 mm | 24 mm | filet interior 1" | 4,30 kg | ||||
|
2400500005
|
195 mm | 82 mm | 200 mm | 95 mm | 36 mm | filet interior 1 1/2" | 5,35 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
Alte informatii
|
|---|
| Instructiuni generale pentru Coliere de bransare |
