241-00G

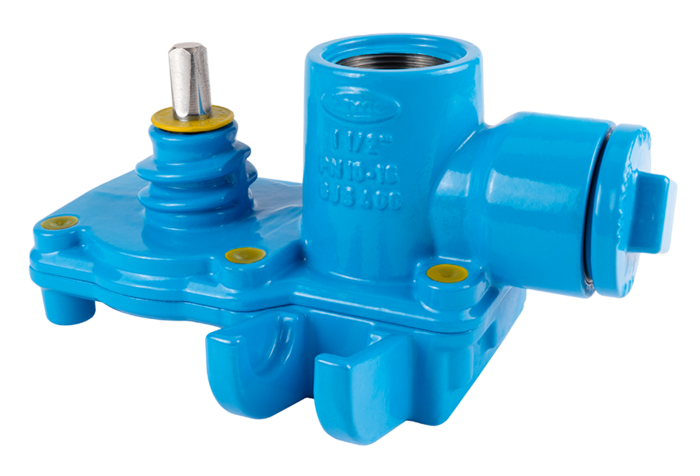

Hawlinger universal de gaz cu ieşire orizontală cu filet interior în direcţia ţevii
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: | Gaz: 5 bar |
| Medie | Gaz |
Pentru montare pe țevi din fontă, oţel şi conducte din azbociment, DN 65 - DN 500, trebuie să fie utilizate colierele universale Hawlinger. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri de colier (cod produs 310 sau 311) cu lăţimea nominală adecvată.
Ieşirile cu filet interior conform standardului DIN ISO 228-1 sunt utilizate împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.
Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°.
|
Comanda nr.
|
L |
Etichetă |
L1 |
B |
H |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2410500005
|
225 mm | 82 mm | 200 mm | 120 mm | 36 mm | filet interior 1 1/2" | 8,50 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
