Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru apă, montată din fabrică / ptr. țevi din fontă
-
Cost suplimentar pentru garnitura GKS, vezi capitolul 1
-
Codurile şi preţurile produselor pentru instalaţii de gaz, la cerere.
-
La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
450-00

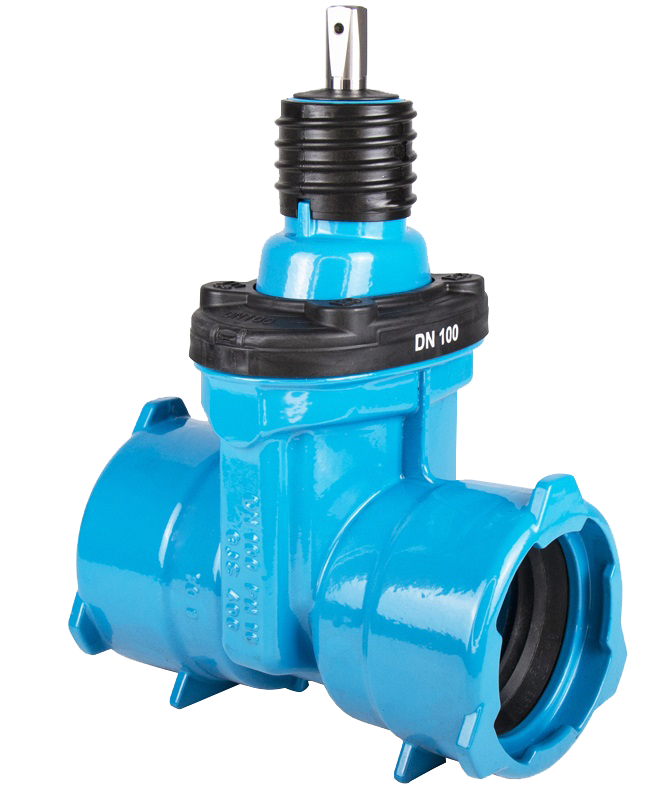

Vană sertar "E3" mufe - Sistem BAIO®
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, cu EPDM la interior şi exterior, pentru apă potabilă sau NBR, pentru gaz Garnituri: EPDM, pentru apă potabilă sau NBR, pentru gaz |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă / Gaz |
Vană cu mufe cu fixare „push-fit”, cu două racorduri cu funcţie dublă BAIO® pentru conectare cu racorduri de capăt BAIO® şi la ţevi din fontă, din oţel, PE şi PVC.
Garnituri pentru apă potabilă:
Ţevi fontă: garnitură BLD®
Ţevi PE/PVC: garnituri GKS
Garnituri pentru gaz:
Sunt necesare o garnitură de etanşare la gaz pentru ţevi din fontă sau o garnitură GKS de etanşare pentru gaz (ţeavă PVC, 5 bar), testate conform standardului DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.
Contacte
|
Comanda nr.
|
DN |
L |
A |
B |
H |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|
|
4500800003
|
80 | 300 mm | 17,3 mm | 180 mm | 385 mm | 17,50 kg | |||
|
4501000003
|
100 | 300 mm | 19,3 mm | 210 mm | 425 mm | 22,50 kg | |||
|
4501250003
|
125 | 345 mm | 19,3 mm | 278 mm | 514 mm | 38,50 kg | |||
|
4501500003
|
150 | 340 mm | 19,3 mm | 289 mm | 541 mm | 38,50 kg | |||
|
4502000003
|
200 | 365 mm | 24,3 mm | 353 mm | 676 mm | 65,00 kg | |||
|
4502500003
|
250 | 470 mm | 27,3 mm | 436 mm | 815 mm | 105,00 kg | |||
|
4503000003
|
300 | 537 mm | 27,3 mm | 520 mm | 925 mm | 162,00 kg |
|
