490-00

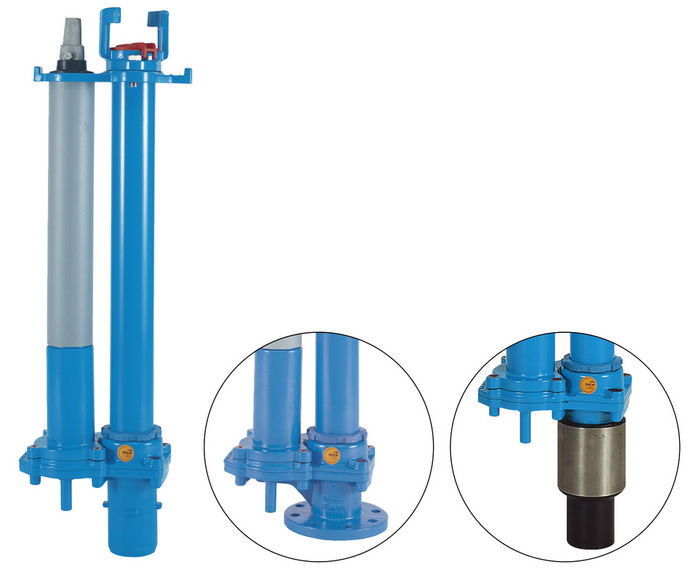

Hidrant subteran cu curgere liberă

Datorită separării ţevilor funcţionale de cele cu agent de lucru, hidrantul subteran cu curgere liberă prezintă caracteristici hidraulice considerabil mai bune în poziţie deschisă decât hidranţii cu piston cu rol de dispozitiv de închidere.

Închiderea este realizată cu ajutorul unei lame de închidere din oţel inoxidabil. Un mecanism cu excentric asigură deplasarea lamei de închidere în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Q = 153 m³/h la presiunea diferenţială de 1 bar
Secţiune transversală minimă: 70 mm
Ieşire: BAIO®, flanşă sau PE
Deschidere/închidere: 15 rotaţii complete
Sistem de golire
Marcaj CE

Pentru hidranţi cu ieşire cu racord de capăt BAIO®, trebuie să fie utilizat capacul împotriva impurităţilor şi inelul de fixare (vezi produsele suplimentare).

Citeste mai mult reduce
Material: Componente turnate: GJS-400, acoperire cu pulbere epoxidică Hawle
Ţeavă: oţel inoxidabil, acoperire cu pulbere epoxidică Hawle
Tijă/lamă de închidere/mecanism de acţionare lamă de închidere: oţel inoxidabil
Manta de protecţie: PP (polipropilenă)
Garnituri: EPDM
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Datorită separării ţevilor funcţionale de cele cu agent de lucru, hidrantul subteran cu curgere liberă prezintă caracteristici hidraulice considerabil mai bune în poziţie deschisă decât hidranţii cu piston cu rol de dispozitiv de închidere.

Închiderea este realizată cu ajutorul unei lame de închidere din oţel inoxidabil. Un mecanism cu excentric asigură deplasarea lamei de închidere în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Q = 153 m³/h la presiunea diferenţială de 1 bar
Secţiune transversală minimă: 70 mm
Ieşire: BAIO®, flanşă sau PE
Deschidere/închidere: 15 rotaţii complete
Sistem de golire
Marcaj CE

Pentru hidranţi cu ieşire cu racord de capăt BAIO®, trebuie să fie utilizat capacul împotriva impurităţilor şi inelul de fixare (vezi produsele suplimentare).

Contacte
Lista de dorinte
Comanda nr.
*)
DN
Adâncime de îngropare

Tip/Ieşire
Conexiune
A
B
B1
 Medie Greutate A-Text Cos
4900800816
 2) 80 0,77 Kunststoff-Klauendeckel Îmbinare tip baionetă 583 mm 280 mm 305 mm 26,00 kg
4900801001
 2) 80 1,00 Kunststoff-Klauendeckel Îmbinare tip baionetă 795 mm 280 mm 305 mm 29,80 kg
4900801002
 2) 80 1,00 Guss-Steck-Deckel Îmbinare tip baionetă 795 mm 280 mm 305 mm 29,80 kg
4900801251
 2) 80 1,25 Kunststoff-Klauendeckel Îmbinare tip baionetă 1045 mm 280 mm 305 mm 31,00 kg
4900801252
 2) 80 1,25 Guss-Steck-Deckel Îmbinare tip baionetă 1045 mm 280 mm 305 mm 31,00 kg
4900801501
 2) 80 1,50 Kunststoff-Klauendeckel Îmbinare tip baionetă 1295 mm 280 mm 305 mm 33,00 kg
4900801502
 2) 80 1,50 Guss-Steck-Deckel Îmbinare tip baionetă 1295 mm 280 mm 305 mm 33,00 kg
4900801801
 2) 80 1,80 Kunststoff-Klauendeckel
 Îmbinare tip baionetă 1595 mm 280 mm 305 mm 34,00 kg
4900802201
 2) 80 2,20 Kunststoff-Klauendeckel Îmbinare tip baionetă 1995 mm 280 mm 305 mm 36,00 kg
4900802401
 2) 80 2,40 Kunststoff-Klauendeckel Îmbinare tip baionetă 2195 mm 280 mm 305 mm 38,00 kg
4900810816
 1) 80 0,79 Kunststoff-Klauendeckel Flanșă 534 mm 280 mm 305 mm 30,50 kg
4900811001
 1) 80 1,00 Kunststoff-Klauendeckel Flanșă 740 mm 280 mm 305 mm 32,00 kg
4900811002
 1) 80 1,00 Guss-Steck-Deckel Flanșă 740 mm 280 mm 305 mm 32,00 kg
4900811251
 1) 80 1,25 Kunststoff-Klauendeckel Flanșă 990 mm 280 mm 305 mm 34,00 kg
4900811252
 1) 80 1,25 Guss-Steck-Deckel Flanșă 990 mm 280 mm 305 mm 34,00 kg
4900811501
 1) 80 1,50 Kunststoff-Klauendeckel Flanșă 1240 mm 280 mm 305 mm 36,00 kg
4900811502
 1) 80 1,50 Guss-Steck-Deckel Flanșă 1240 mm 280 mm 305 mm 36,00 kg
4900812401
 1) 80 2,40 Kunststoff-Klauendeckel Flanșă 2140 mm 280 mm 305 mm 37,00 kg
4900821001
   80 1,00 Kunststoff-Klauendeckel PE D 90 860 mm 280 mm 305 mm 31,00 kg
4900821251
   80 1,25 Kunststoff-Klauendeckel PE D 90 1110 mm 280 mm 305 mm 33,00 kg
4900821501
   80 1,50 Kunststoff-Klauendeckel PE D 90 1360 mm 280 mm 305 mm 35,00 kg
4900831001
   80 1,00 Kunststoff-Klauendeckel PE D 110 860 mm 280 mm 305 mm 30,00 kg
4900831251
   80 1,25 Kunststoff-Klauendeckel PE D 110 1110 mm 280 mm 305 mm 33,00 kg
4900831501
   80 1,50 Kunststoff-Klauendeckel PE D 110 1360 mm 280 mm 305 mm 36,00 kg
Lista de dorinte
1)
conectare cu flanșă DN 100 la cerere.

Lungimi speciale disponibile la cerere.

Furtun de drenaj (Cod produs 4910800505) pentru montaj la rețele de apă subterane se comandă separat
