359-00

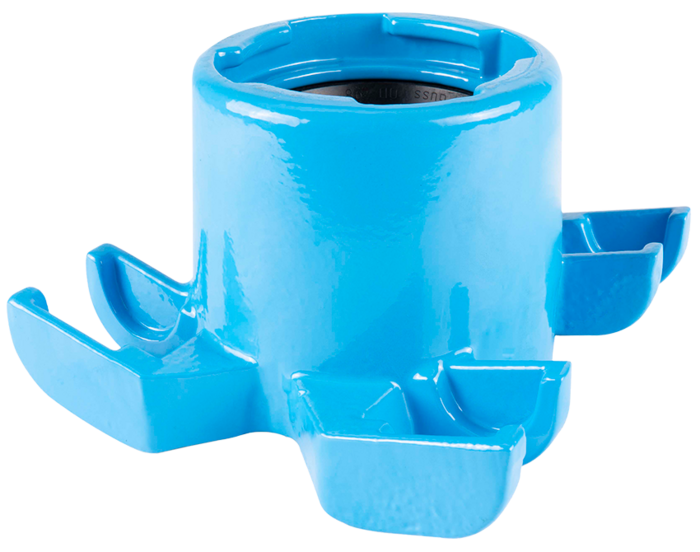

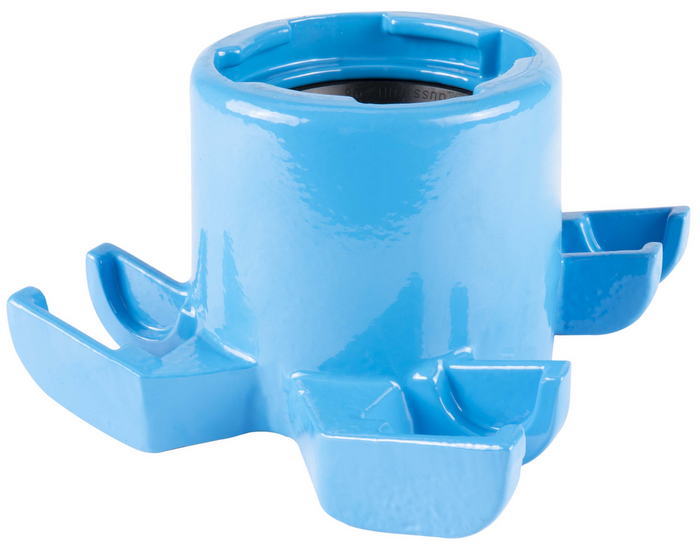

Priză de branșare dublă cu racord BAIO®

Clemele cu dublu suport cu® manșon dublu BAIO sunt proiectate pentru instalare pe țevi din fontă, oțel și AZ de la
DN 150 - DN 500.

Ajustarea tubului principal se face prin două suporturi de reținere (ordinul nr. 310-00, 310-00G sau ordinul nr. 311-00, 311-01, 311-02, 311-03) și o garnitură de șa (ordin nr. 317-00, 317-00G) conform diametrului nominal al tubului principal.

Ieșirea pentru priză BAIO® (DN 80) este folosită pentru integrarea pozitivă a supapelor și racordurilor cu capătul BAIO®
(DN 80).
Când sunt integrate ca hidranți sau seturi de ventilație, este necesar un dispozitiv anti-rotație și murdărie (ordinul nr. 490-05).

Sigilii pentru apă medie:
Țevi din fontă: Garnitură BLD® (standard)
Țevi PE/PVC: garnitură GKS (Ordinul nr. 529-01)

Garnituri pentru gaz mediu:
Gaz pentru garnitura țevii din fontă (Ordinul nr. 529-03G)
GKS Gasket Gasket (Ordin nr. 529-01G) (Țeavă PVC 1 bar)

Diametrul maxim al alezajului: 75 mm

Citeste mai mult reduce
Material: GJS-400, acoperire cu pulbere epoxidică Hawle
Garnituri: EPDM pentru apă potabilă sau NBR pentru gaz
Presiunea maxima de operare: Apă reziduală: 16 bar
Gaz: 5 bar
Apă potabilă: 16 bar
Gaz: 1 bar (only PVC)
Medie Apă / Gaz / Apă reziduale

Clemele cu dublu suport cu® manșon dublu BAIO sunt proiectate pentru instalare pe țevi din fontă, oțel și AZ de la
DN 150 - DN 500.

Ajustarea tubului principal se face prin două suporturi de reținere (ordinul nr. 310-00, 310-00G sau ordinul nr. 311-00, 311-01, 311-02, 311-03) și o garnitură de șa (ordin nr. 317-00, 317-00G) conform diametrului nominal al tubului principal.

Ieșirea pentru priză BAIO® (DN 80) este folosită pentru integrarea pozitivă a supapelor și racordurilor cu capătul BAIO®
(DN 80).
Când sunt integrate ca hidranți sau seturi de ventilație, este necesar un dispozitiv anti-rotație și murdărie (ordinul nr. 490-05).

Sigilii pentru apă medie:
Țevi din fontă: Garnitură BLD® (standard)
Țevi PE/PVC: garnitură GKS (Ordinul nr. 529-01)

Garnituri pentru gaz mediu:
Gaz pentru garnitura țevii din fontă (Ordinul nr. 529-03G)
GKS Gasket Gasket (Ordin nr. 529-01G) (Țeavă PVC 1 bar)

Diametrul maxim al alezajului: 75 mm

Contacte
Lista de dorinte
Comanda nr.
*)
PN max.
Ieşire
L
B
H
Gaură alezaj max.
Tip țeavă
Tip de ţeavă
 Medie Greutate A-Text Cos
3591500000
 1) 16 bar mufă BAIO, DN 80 130 mm 200 mm 200 mm 75 mm Fontă|Oțel|AC Fontă|Oțel|AC 7,30 kg
Lista de dorinte

Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru apă, montată din fabrică

Cost suplimentar pentru garnitura GKS

Când este folosit în sectorul gazelor, fiți atenți la prețul suplimentar pentru garnitura de gaz.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
