229-03G

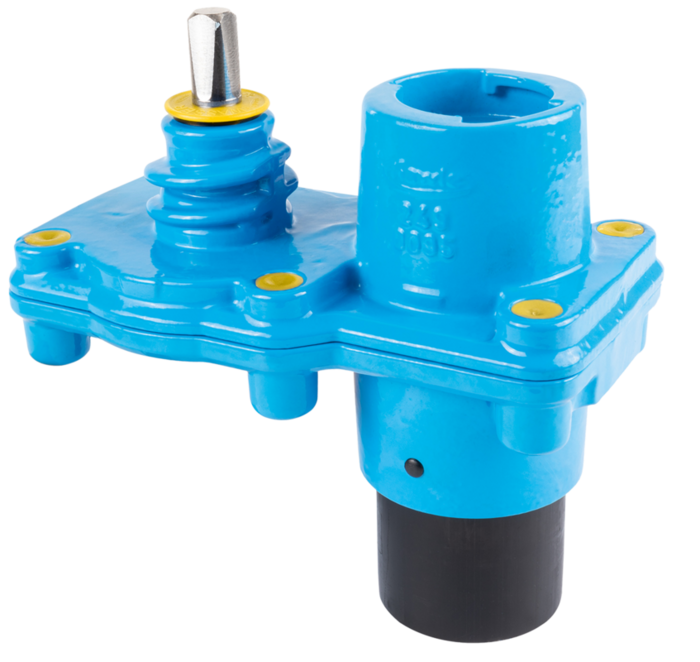

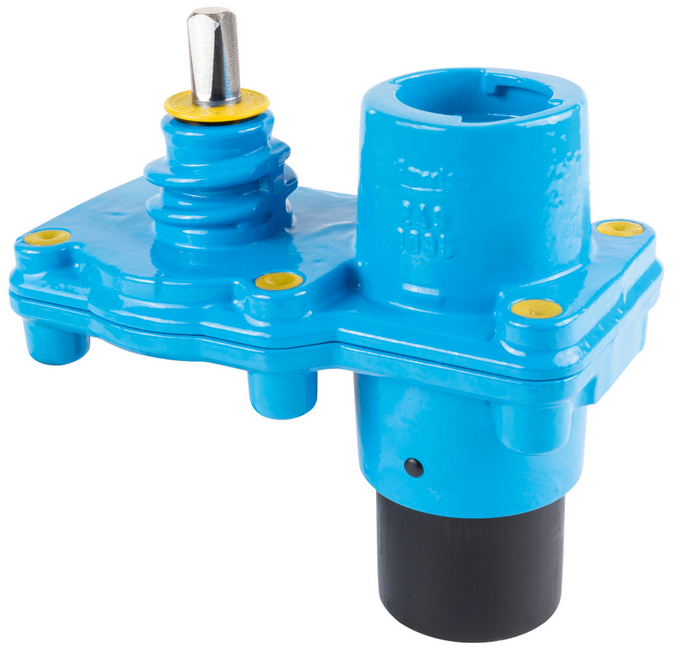

South-in Hawlinger pentru gaze cu soclu vertical ZAK®
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere lamă de închidere: oţel inoxidabil Capăt pentru sudură: PE Garnituri: NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: | Gaz: 5 bar |
| Medie | Gaz |
Cablurile de sudură cu duze PE inferioare sunt destinate sudării în cleme de sudură cu prize electrice de sudură și conexiune plug-in D 63 mm.
Ieșirea verticală a îmbinării ZAK® este folosită în combinație cu fitinguri ZAK® tip end pentru conectarea țevilor de conexiune a locuințelor.
La toate fitingurile de tăietură Hawle Hawlinger®, oprirea este asigurată de un disc plug-in acționat de poartă, realizat din oțel inoxidabil. Șaiba plug-in este mișcată orizontal într-o carcasă cu uzură redusă împotriva unor opritoare metalice fixe.
Pentru a deschide sau închide pasajul este necesar doar o jumătate de rotație (180°).
În combinație cu un dispozitiv de extragere potrivit pentru gaz, sistemul de oprire permite forarea ușoară a conductei, chiar și în condiții de funcționare.
Pătrat al axului: 12,3 mm
|
Comanda nr.
|
PN max. |
Etichetă |
L |
B |
D |
H |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2293500635
|
Gaz: 5 bar | 195 mm | 125 mm | 63 mm | 193 mm | 36 mm | ZAK 46 | 4,70 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
