235-00G

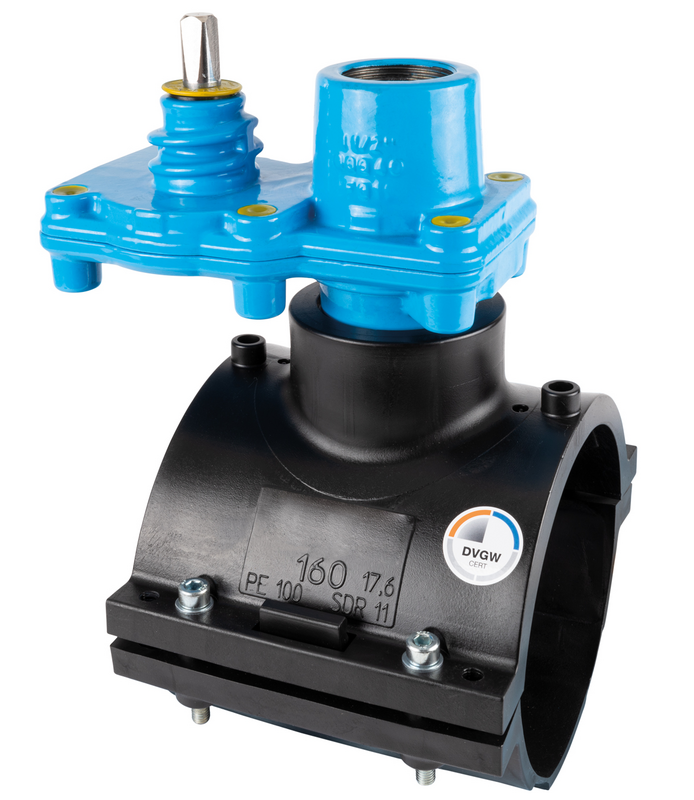

Weld-on Hawlinger cu ieșire verticală internă la filet
| Material: |
Carcasă: GJS-400, vopsea epoxidică Hawle Ax, transmisie a scoalei, șaibă: oțel inoxidabil Garnituri: NBR pentru benzină Clemă de sudură HA-WELD: PE 100 |
|---|---|
| Presiunea maxima de operare: | Gaz: 5 bar |
| Medie | Gaz |
Cablurile de sudură cu șa de sudură HA-WELD® trebuie folosite pentru sudură pe țevi PE DIN EN 1555 PE 80/100.
Priza interioară superioară a filetului, conform DIN ISO 228-1, este folosită în combinație cu fitinguri pentru conectarea cablurilor de conectare a locuinței.
La toate fitingurile de tăietură Hawle Hawlinger®, oprirea este asigurată de un disc plug-in acționat de poartă, realizat din oțel inoxidabil. Șaiba plug-in este mișcată orizontal într-o carcasă cu uzură redusă împotriva unor opritoare metalice fixe.
Pentru a deschide sau închide pasajul este necesar doar o jumătate de rotație (180°).
În combinație cu un dispozitiv de extragere potrivit pentru gaz, sistemul de oprire permite forajul simplu și fără probleme al conductei principale, chiar și în stare de funcționare.
|
Comanda nr.
|
PN max. |
Etichetă |
L |
L1 |
B |
D |
H1 |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2350630325
|
Gaz: 5 bar | 170 mm | 68 mm | 105 mm | 63 mm | 140 mm | 24 mm | filet interior 1" | 3,80 kg | ||||
|
2351100505
|
Gaz: 5 bar | 215 mm | 82 mm | 170 mm | 110 mm | 145 mm | 36 mm | filet interior 1 1/2" | 7,40 kg | ||||
|
2351600505
|
Gaz: 5 bar | 220 mm | 82 mm | 230 mm | 160 mm | 160 mm | 36 mm | filet interior 1 1/2" | 7,90 kg | ||||
|
2352250505
|
Gaz: 5 bar | 220 mm | 82 mm | 255 mm | 225 mm | 150 mm | 36 mm | filet interior 1 1/2" | 8,40 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
