243-00G

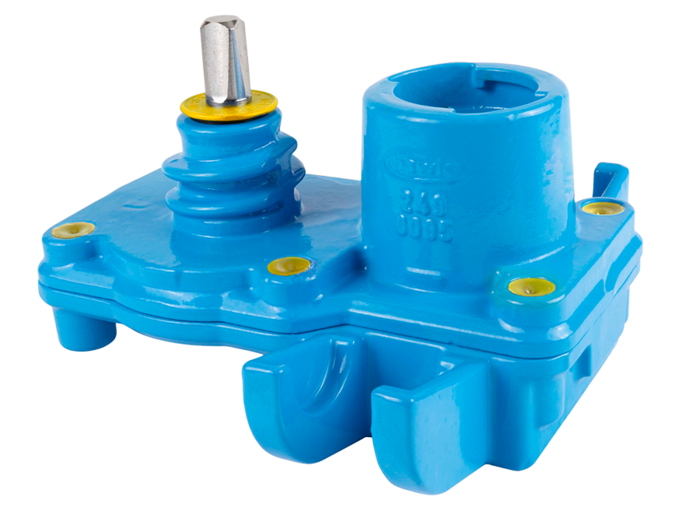

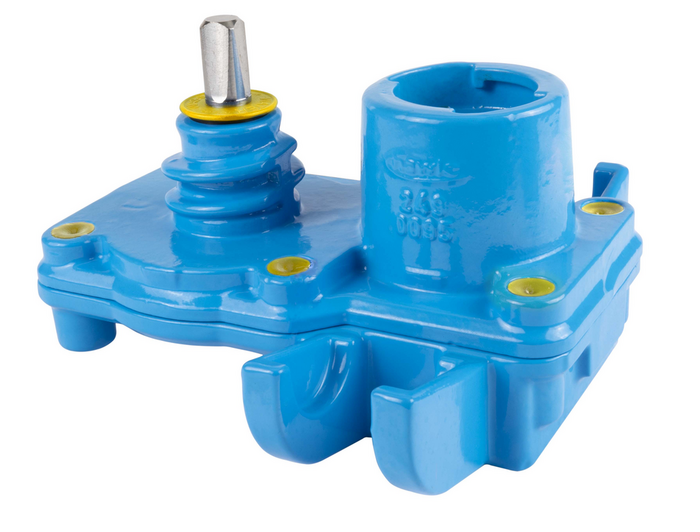

Hawlinger universal cu racord vertical ZAK® (Gaz)
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: | Gaz: 5 bar |
| Medie | Gaz |
Colierele universale Hawlinger trebuie să fie utilizate pentru montare pe ţevi din fontă, oţel şi azbociment, DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri pentru colier (cod produs 309-00, 310-00 sau 311-00, 311-01, 311-02, 311-03) cu lăţimea nominală adecvată.
Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu mufe ZAK®.
Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°
|
Comanda nr.
|
L |
Etichetă |
B |
H1 |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
2430320005
|
165 mm | 200 mm | 116 mm | 24 mm | ZAK 34 | 4,10 kg | ||||
|
2430500005
|
195 mm | 200 mm | 119 mm | 36 mm | ZAK 46 | 5,20 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
