245-02

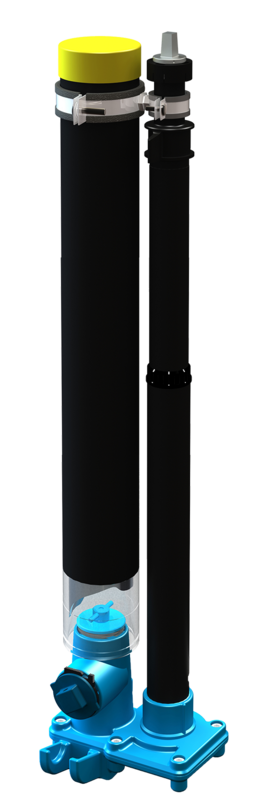

Hawlinger universal pentru perforare ulterioară cu ieşire verticală şi orizontală de tip ZAK, la 90°, în direcţia ţevii
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: EPDM |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Produsele universale Hawlinger pentru perforare ulterioară trebuie să fie utilizate pentru montarea pe ţevi din fontă, oţel şi azbociment, cu DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi al unei garnituri pentru colier (cod produs 309-00, 310-00, 311-00, 311-01, 311-02 sau 311-03) cu lăţimea nominală adecvată.
Produsele Hawlinger tip „NA” sunt utilizate pentru perforarea ulterioară a conductelor cu fluid de lucru deja instalate. Astfel, standardele ridicate referitoare la igienă, mai ales specificaţiile DIN 1988 (evitarea zonelor turbionare), sunt implementate în mod consecvent. Prin utilizarea acestui sistem, nu mai este necesară dezgroparea conductei pentru perforarea liniei principale în cursul lucrărilor de punere în funcţiune a racordului la clădire.
În combinație cu alte fitinguri, ieșirea orizontală de tip ZAK este utilizată pentru a conecta instalații de branșare.
Pentru perforarea ulterioară a conductei şi acţionarea tijei de extensie, se recomandă utilizarea casetei de suprafaţă Hawle (cod produs 212).
Pentru informaţii generale, vezi Hawlinger universal (cod produs 245)
* Nu este inclus în setul de livrare
|
Comanda nr.
|
Etichetă |
L |
B |
H |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
2400000009
|
încărcare pentru drenare | 0,00 kg | ||||||||
|
2450507000
|
Hawlinger | 196 mm | 200 mm | 1900 mm | 36 mm | ZAK 46 | 17,00 kg | |||
|
2459001000
|
1,96 kg | |||||||||
|
2459001100
|
2,30 kg | |||||||||
|
2459001200
|
5,20 kg |
|
Documente tehnice
|
|---|
| declaration of conformity other valves |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 212-00 | Cutie de protecție cu capac, rectangulară |
| 310-00 | Bridă Hawle - vulcanizată complet |
| 311-00 | Bridă Hawle - oţel inoxidabil |
| 311-02 | Bridă Hawle pentru ţevi azbociment, lăţime 90 mm |
| 311-03 | Bridă universală Hawle |
| 616-00 | Fiting cu îmbinare rapidă tip „push-fit” cu racord de capăt ZAK® |
| 618-00 | Racord de capăt ZAK® PE |
| 830-00 | Dispozitiv de perforare ţevi „Hawlomat” |
| 835-01 | Manşon de etanşare cu orificiu pentru Hawlinger |
