270-00

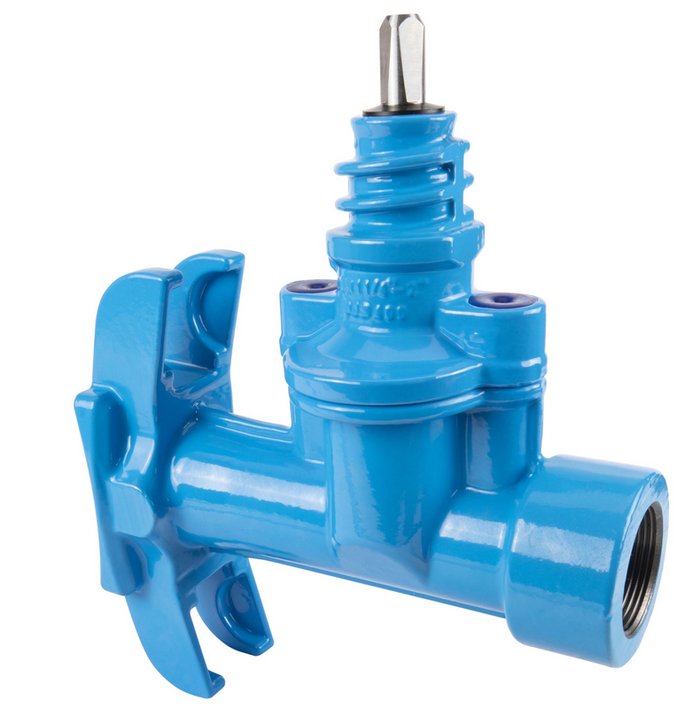

Colier vană cu ieşire cu filet interior
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Sertar: alamă, cu EPDM la interior şi la exterior pentru apă potabilă |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Colierele vană Hawle trebuie să fie utilizate pentru montare laterală pe ţevi din fontă, oţel şi azbociment, DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri de colier (cod produs 309-00, 310-00 sau 311-00, 311-01, 311-02, 311-03) cu lăţimea nominală adecvată.
În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.
Ieşirea laterală cu filet interior, conform standardului DIN ISO 228-1, este utilizată împreună cu fitinguri pentru a conecta conductele cu fluid de lucru după perforare.
Tijă pătrată: 12,3 mm
|
Comanda nr.
|
Ieşire |
Etichetă |
L |
A |
B |
H |
Gaură alezaj max. |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2700320000
|
filet interior 1" | 205 mm | 125 mm | 200 mm | 185 mm | 25 mm | 5,40 kg | ||||
|
2700400000
|
filet interior 1 1/4" | 205 mm | 125 mm | 200 mm | 185 mm | 30 mm | 5,40 kg | ||||
|
2700500000
|
filet interior 1 1/2" | 220 mm | 125 mm | 200 mm | 185 mm | 38 mm | 5,50 kg | ||||
|
2700630000
|
filet interior 2" | 220 mm | 125 mm | 200 mm | 185 mm | 38 mm | 5,60 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
