270-01

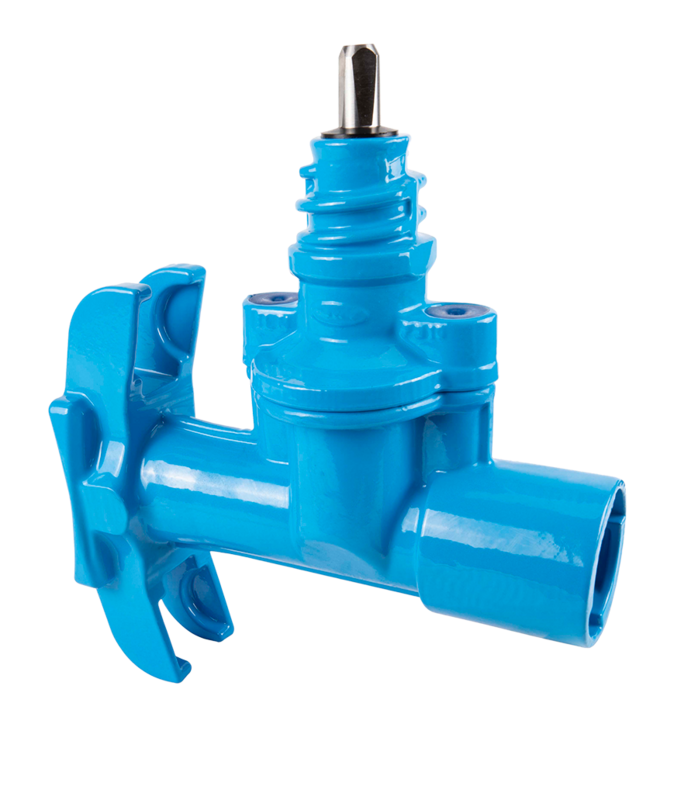

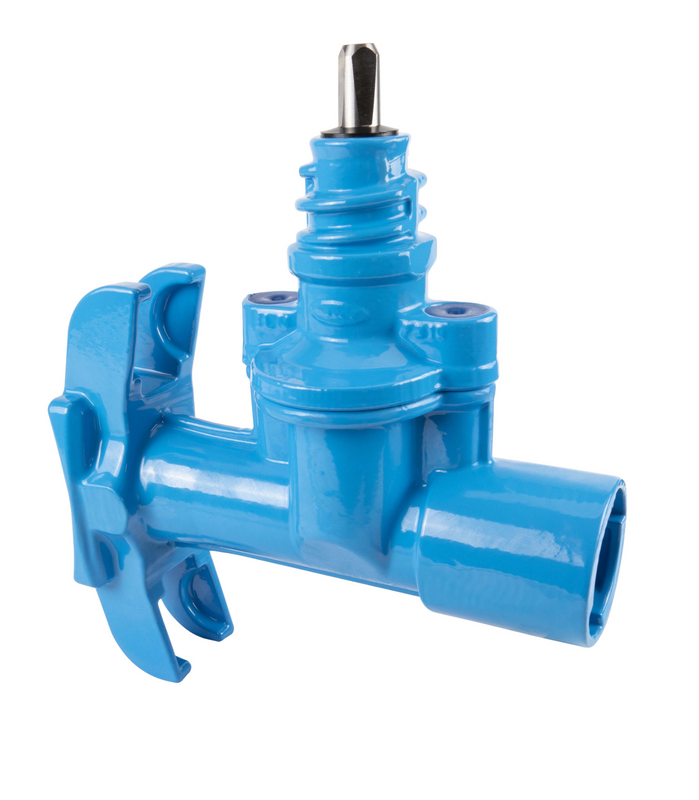

Colier vană cu ieşire ZAK®
| Material: |
Corp şi capac: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Sertar: alamă, cu EPDM vulcanizat pentru apă potabilă |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Colierele vană Hawle trebuie să fie utilizate pentru montare laterală pe ţevi din fontă, oţel şi azbociment, DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri de colier (cod produs 309-00, 310-00, 311-00, 311-01, 311-02, 311-03) cu lăţimea nominală adecvată.
În combinaţie cu un dispozitiv de perforare (de exemplu, dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00), sistemul de închidere asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.
Ieşirea laterală ZAK® este utilizată în combinaţie cu fitinguri pentru a conecta liniile cu fluidul de lucru după perforare.
Tijă pătrată: 12,3 mm
Contacte
|
Comanda nr.
|
PN max. |
Etichetă |
L |
B |
H |
Pătratul tijei |
Gaură alezaj max. |
Tip de ţeavă |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2701460000
|
16 bar | 241 mm | 105 mm | 289 mm | 12,3 mm | 36 mm | Fontă|Oțel|AC | ZAK 46 | 5,50 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
Alte informatii
|
|---|
| Instructiuni generale pentru Coliere de bransare |
