- Atenţie: format din două părţi (cod produs 270.063.0000 + 611.075.0630)
271-00

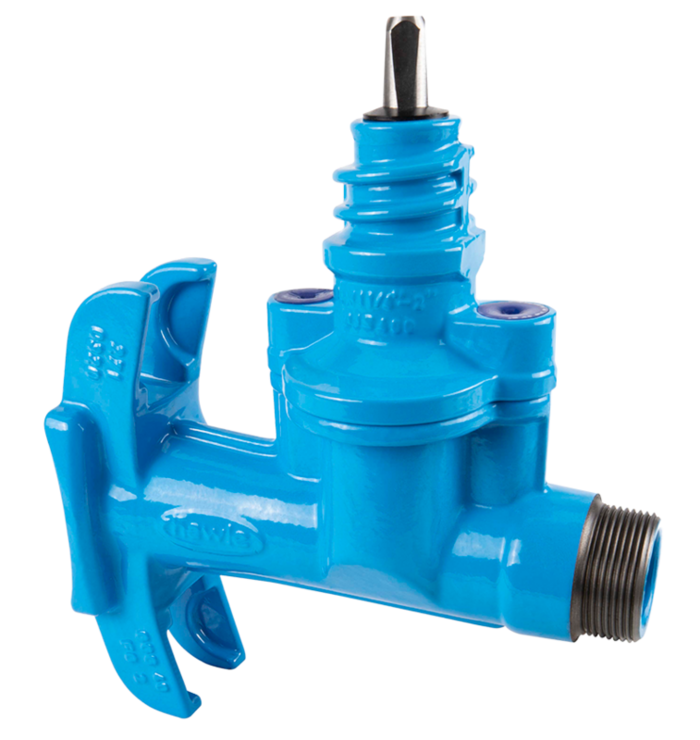

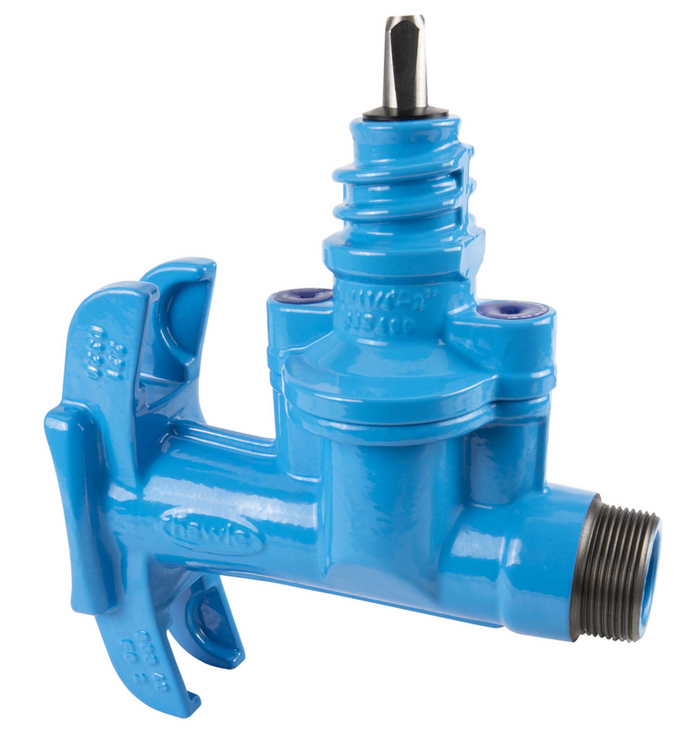

Colier vană cu fiting de blocare cu fixare „push-fix” şi ieşire cu filet exterior
| Material: |
Corp şi capac: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Sertar: alamă, cu EPDM vulcanizat |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Colierele vană Hawle trebuie să fie utilizate pentru montare laterală pe ţevi din fontă, oţel şi azbociment, DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri de colier (cod produs 309-00, 310-00 sau 311-00, 311-01, 311-02, 311-03) cu lăţimea nominală adecvată.
Filetul exterior lateral, conform standardului DIN EN 10226 (versiunile cu d 32 – d 63), are rolul de a adăposti un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830-00). Sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.
După perforare, fitingul integral tip „push-fit” asigură conectarea ţevilor PE, conform standardului DIN 8074, sau PE-X, conform standardului DIN 16893 (versiunea pentru ţevile din PVC este disponibilă la cerere). Atenţie: înaintea perforării demontaţi inelul de prindere şi garnitura inelară.
Vă rugăm să verificaţi dacă este necesar utilizarea unui suport liniar de susținere la conectarea ţevilor PE.
Tijă pătrată: 12,3 mm
Contacte
|
Comanda nr.
|
*) |
L1 |
Etichetă |
L2 |
L3 |
B |
D |
H1 |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2710320000
|
2) | 125 mm | 220 mm | 60 mm | 200 mm | 32 mm | 185 mm | 25 mm | filet exterior 1 1/ 2" | 4,10 kg | ||||
|
2710400000
|
2) | 125 mm | 240 mm | 75 mm | 200 mm | 40 mm | 185 mm | 32 mm | filet exterior 2" | 5,50 kg | ||||
|
2710500000
|
2) | 125 mm | 245 mm | 90 mm | 200 mm | 50 mm | 185 mm | 38 mm | filet exterior 2 1/2" | 5,70 kg | ||||
|
2710630000
|
2) | 125 mm | 285 mm | 100 mm | 200 mm | 63 mm | 185 mm | 38 mm | AG 3" | 6,20 kg | ||||
|
2710750000
|
1) 3) | 125 mm | 285 mm | 95 mm | 200 mm | 75 mm | 185 mm | 38 mm | AG 3 1/2" | 5,90 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
-
Disponibil şi pentru ţevi din PVC la cerere
-
La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
