- 1)
- Versiune cu suprafaţă de etanşare
352-01

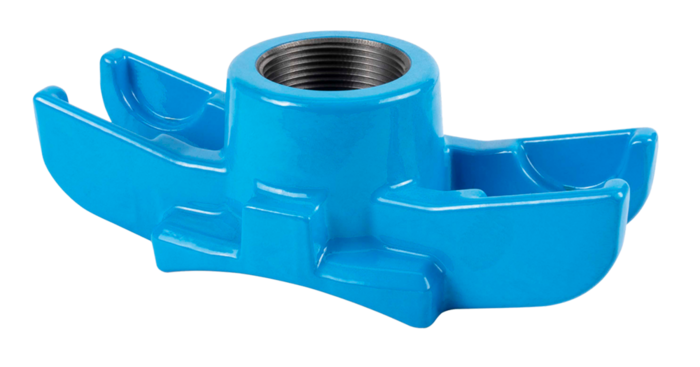

Prize de branșare universale pentru ţevi cu ieşire cu filet interior
| Material: | GJS-400, acoperire cu pulbere epoxidică Hawle |
|---|---|
| Presiunea maxima de operare: |
Gaz: 5 bar Apă potabilă: 16 bar |
| Medie | Apă / Gaz |
Prizele de branșare universale pentru ţevi cu ieşire cu filet interior trebuie să fie utilizate pentru montare pe ţevi din fontă, oţel şi azbociment DN 65 - DN 500. Adaptarea la conducta principală este realizată prin intermediul unei bride de susţinere şi a unei garnituri pentru colier (cod produs 309-00, 310-00 sau 311-00, 311-01, 311-02, 311-03) având lăţimea nominală adecvată.
Ieşirea cu filet interior, conform standardului DIN ISO 228-1, este utilizată împreună cu fitinguri şi vane pentru a conecta conductele principale.
Contacte
|
Comanda nr.
|
*) |
PN max. |
L |
B |
H1 |
Gaură alezaj max. |
Tip de ţeavă |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3520320000
|
16 bar | 200 mm | 90 mm | 65 mm | 25 mm | Fontă|Oțel|AC | filet interior 1" | 1,66 kg | ||||
|
3520400000
|
16 bar | 200 mm | 90 mm | 65 mm | 32 mm | Fontă|Oțel|AC | filet interior 1 1/4" | 1,70 kg | ||||
|
3520500000
|
16 bar | 200 mm | 90 mm | 65 mm | 38 mm | Fontă|Oțel|AC | filet interior 1 1/2" | 1,90 kg | ||||
|
3520501000
|
1) | 16 bar | 200 mm | 90 mm | 65 mm | 38 mm | Fontă|Oțel|AC | filet interior 1 1/2" | 1,90 kg | |||
|
3520630000
|
16 bar | 200 mm | 90 mm | 65 mm | 45 mm | Fontă|Oțel|AC | filet interior 2" | 1,90 kg |
|
Alte informatii
|
|---|
| Instructiuni generale pentru Coliere de bransare |
|
Brosuri
|
|---|
| Hawle Programul de livrare |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 310-00 | Bridă Hawle - vulcanizată complet |
| 311-00 | Bridă Hawle - oţel inoxidabil |
| 311-02 | Bridă Hawle pentru ţevi azbociment, lăţime 90 mm |
| 311-03 | Bridă universală Hawle |
| 372-00 | Adaptor de închidere cu ieşire cu filet |
| 830-00 | Dispozitiv de perforare ţevi „Hawlomat” |
