359-02

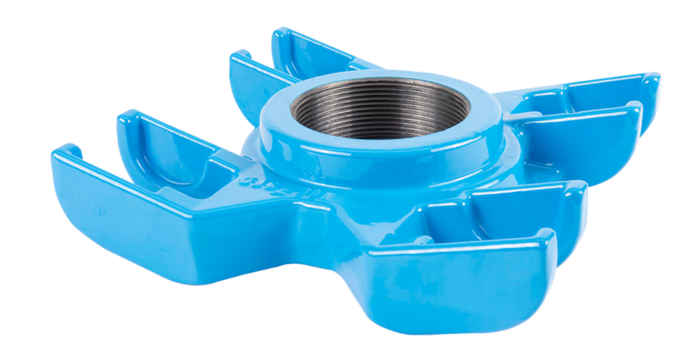

Priză de branșare dublă pentru țevi
| Material: | GJS-400, acoperire cu pulbere epoxidică Hawle |
|---|---|
| Presiunea maxima de operare: |
Apă reziduală: 16 bar Gaz: 5 bar Apă potabilă: 16 bar |
| Medie | Apă / Gaz / Apă reziduale |
Prizele de branșare duble şi ieşiri cu filet conform DIN ISO 228-1 (vezi tabelul cu variantele de design) trebuie să fie utilizate pentru montarea pe ţevi din fontă ductilă, oţel şi azbociment cu DN 150 - DN 500.
Adaptarea la conducta principală este realizată cu ajutorul a două bride de fixare (cod produs 310 sau 311) şi a unei garnituri pentru colier (cod produs 317) adecvate pentru lăţimea nominală a conductei principale.
Diametru maxim orificiu: 62 mm
Contacte
|
Comanda nr.
|
L |
Filet interior (IG) |
B |
Filet exterior (AG) |
H |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
3590750000
|
200 mm | 185 mm | 50 mm | 62 mm | filet interior 2 1/2" | 4,40 kg | |||||
|
3590760000
|
200 mm | 2 1/2" | 185 mm | AG 3" | 50 mm | 62 mm | filet interior 2 1/2" | 4,40 kg | |||
|
3590900000
|
200 mm | 3" | 185 mm | 50 mm | 62 mm | filet interior 3" | 4,00 kg |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 310-00 | Bridă Hawle - vulcanizată complet |
| 311-00 | Bridă Hawle - oţel inoxidabil |
| 311-02 | Bridă Hawle pentru ţevi azbociment, lăţime 90 mm |
| 311-03 | Bridă universală Hawle |
| 317-00 | Garnitură pentru colier cu colier cu două bride cu filet interior de 2 ½", 3" sau flanşă DN 80 |
