363-00

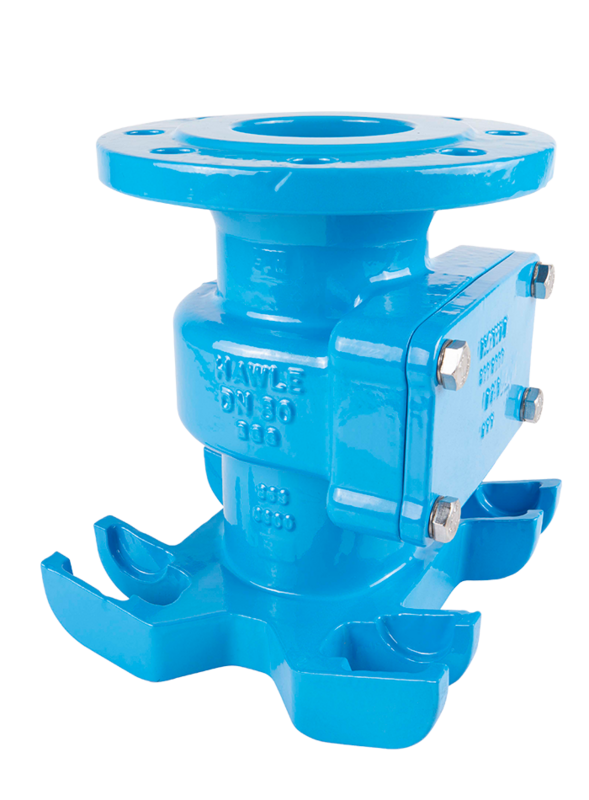

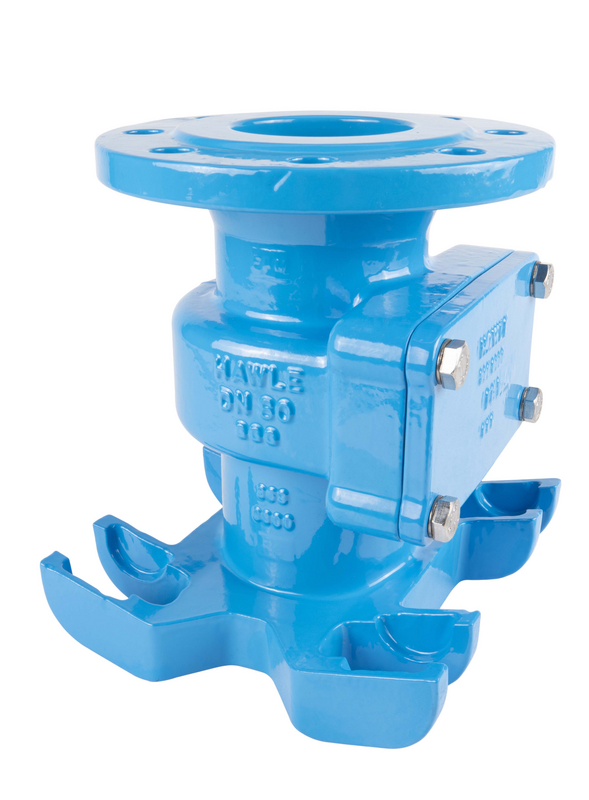

Priză de branșare dublă cu flanşă şi dispozitiv auxiliar de închidere
| Material: | GJS-400, acoperire cu pulbere epoxidică Hawle |
|---|---|
| Presiunea maxima de operare: |
Apă reziduală: 16 bar Apă potabilă: 16 bar |
| Medie | Apă / Apă reziduale |
Prizele de branșare duble cu ieşire pe flanşă DN 80 şi dispozitiv auxiliar de închidere se utilizează pentru montare pe ţevi din fontă, oţel şi azbociment cu DN 150 - DN 500.
Adaptarea la conducta principală este realizată cu ajutorul a două bride de fixare (cod produs 309-00, 310-00 sau 311-00, 311-01, 311-02, 311-03) şi a unei garnituri pentru colier (cod produs 317-00) adecvate pentru lăţimea nominală a conductei principale.
În combinaţie cu un dispozitiv de perforare adecvat, sistemul de închidere cu dispozitiv auxiliar de închidere integrat asigură perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.
În timpul perforării, zona de deschidere este închisă temporar cu ajutorul lamei de închidere / lamei de colier (cod produs 840-00) după îndepărtarea axului de perforare. Lama colierului este disponibilă ca accesoriu (vezi tabelul). După
perforare, pot fi integrate vane şi fitinguri pentru ţevi (de exemplu, hidranţi sau vane de aerisire).
Diametrul maxim al orificiului:
Diametru exterior ţeavă DN 150: 70 mm
Diametru exterior ţeavă DN 200-500: 75 mm
Dimensiuni flanşă: conform standardului EN 1092-2
|
Comanda nr.
|
*) |

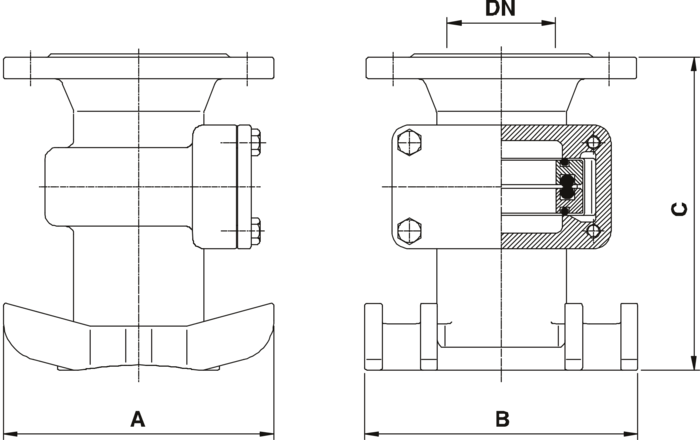

Flanşă DN |
Etichetă |
A |
B |
C |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
3630800000
|
1) | 80 | 200 mm | 185 mm | 245 mm | 14,00 kg | ||||
|
8400008000
|
lamă de închidere DN 80 | 0,45 kg |
|
Documente tehnice
|
|---|
| declaration of conformity other valves |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 310-00 | Bridă Hawle - vulcanizată complet |
| 311-00 | Bridă Hawle - oţel inoxidabil |
| 311-02 | Bridă Hawle pentru ţevi azbociment, lăţime 90 mm |
| 311-03 | Bridă universală Hawle |
| 317-00 | Garnitură pentru colier cu colier cu două bride cu filet interior de 2 ½", 3" sau flanşă DN 80 |
| 840-00 | Lamă de închidere (lamă colier) |
