241-00

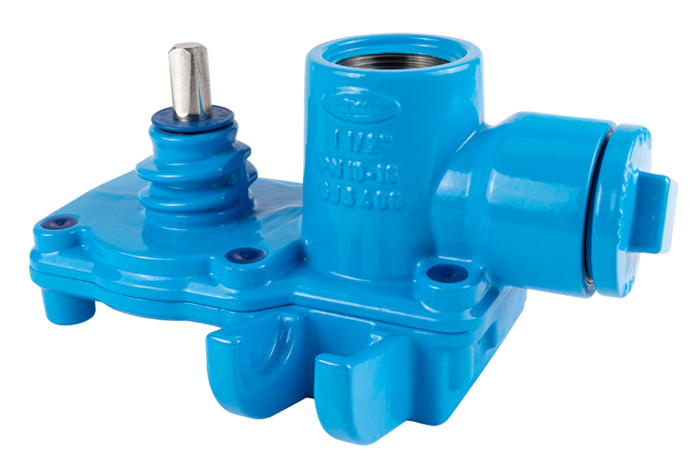

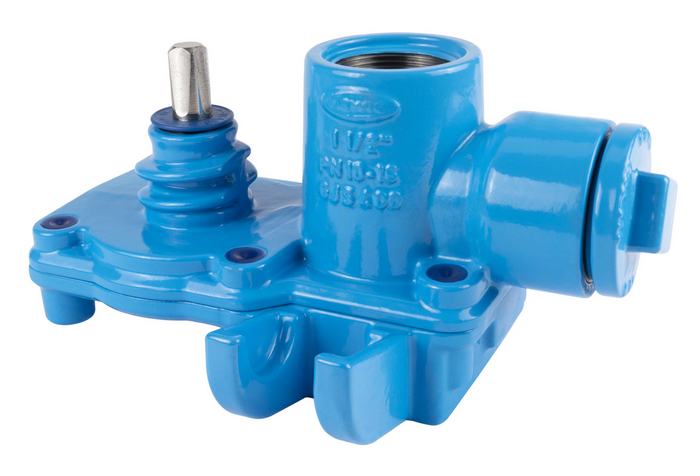

Hawlinger universal cu ieşire orizontală cu filet interior în direcţia ţevii

Pentru montare pe țevi din fontă, oţel şi conducte din azbociment, DN 65 - DN 500, trebuie să fie utilizate colierele universale Hawlinger. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri de colier (cod produs 310 sau 311) cu lăţimea nominală adecvată.

Ieşirile cu filet interior conform standardului DIN ISO 228-1 sunt utilizate împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.

Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Pentru montare pe țevi din fontă, oţel şi conducte din azbociment, DN 65 - DN 500, trebuie să fie utilizate colierele universale Hawlinger. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri de colier (cod produs 310 sau 311) cu lăţimea nominală adecvată.

Ieşirile cu filet interior conform standardului DIN ISO 228-1 sunt utilizate împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.

Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

Etichetă
Ieşirea superioară
A
B
C
D
E
Gaură alezaj max.
 Medie Greutate A-Text Cos
2400000009
 încărcare pentru drenare               0,00 kg
2410320000
   filet interior 1" 195 mm 200 mm 110 mm 68 mm 60 mm 24 mm 4,70 kg
2410400000
   filet interior 1 1/4" 195 mm 200 mm 110 mm 68 mm 60 mm 24 mm 4,70 kg
2410500000
   filet interior 1 1/2" 225 mm 200 mm 120 mm 82 mm 65 mm 36 mm 8,50 kg
8700000000
 încărcare pentru axul alezajului               0,00 kg
Lista de dorinte

Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
