Alte lăţimi nominale, la cerere
351-00

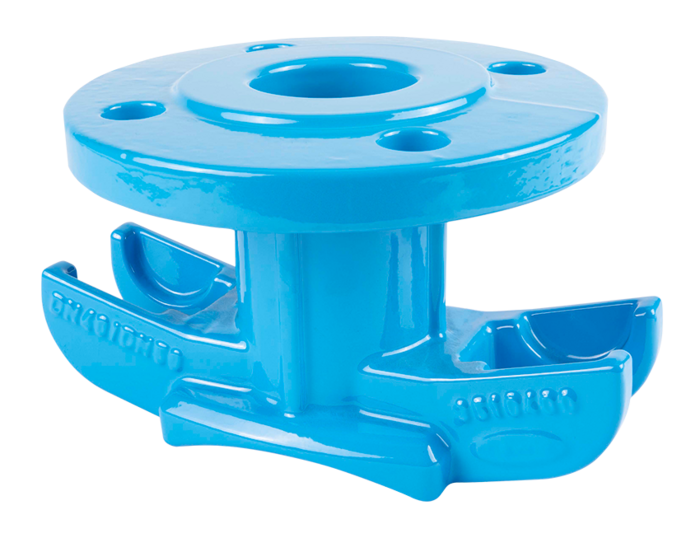

Priză de branșare universală pentru ţevi cu ieşire cu flanşă
| Material: | GJS-400, acoperire cu pulbere epoxidică Hawle |
|---|---|
| Presiunea maxima de operare: |
Apă reziduală: 16 bar Gaz: 5 bar Apă potabilă: 16 bar |
| Medie | Apă / Gaz / Apă reziduale |
Prizele de branșare universale pentru ţevi cu ieşire cu flanşă trebuie să fie utilizate pentru montare pe ţevi din fontă, din oţel şi conducte din azbociment DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei benzi de susţinere şi al unei garnituri pentru colier (cod produs 309-00, 310-00 sau 311-00, 311-01, 311-02, 311-03) având lăţimea nominală adecvată.
Ieşirea cu flanşă este utilizată pentru conectarea vanelor şi a fitingurilor (de exemplu vane de concesie, aerisitoare, hidranţi, etc.).
În combinaţie cu dispozitivul auxiliar de închidere, cu ajutorul flanşei intermediare (cod produs 373-00, DN 50) şi dispozitivul de perforare corespunzător, colierele pentru ţevi, cu ieşire cu flanşă DN 50, asigură perforarea fără probleme a conductei principale, chiar în timpul funcţionării acesteia.
Dimensiuni flanşă: conform standardului EN 1092-2
Contacte
|
Comanda nr.
|

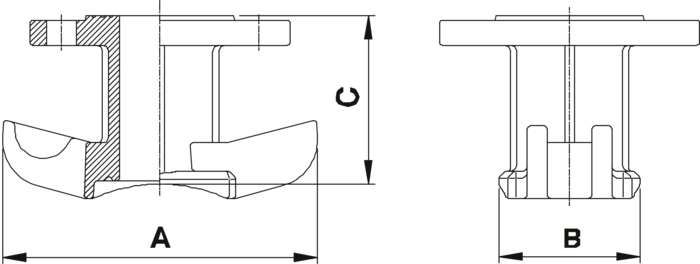

Flanşă DN |
PN max. |
A |
B |
C |
Gaură alezaj max. |
Tip de ţeavă |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
3510400000
|
40 | 16 bar | 200 mm | 90 mm | 110 mm | 36 mm | Fontă|Oțel|AC | 4,00 kg | |||
|
3510500000
|
50 | 16 bar | 200 mm | 90 mm | 110 mm | 45 mm | Fontă|Oțel|AC | 4,10 kg |
|
Alte informatii
|
|---|
| Instructiuni generale pentru Coliere de bransare |
|
Brosuri
|
|---|
| Hawle Programul de livrare |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 310-00 | Bridă Hawle - vulcanizată complet |
| 311-00 | Bridă Hawle - oţel inoxidabil |
| 311-02 | Bridă Hawle pentru ţevi azbociment, lăţime 90 mm |
| 311-03 | Bridă universală Hawle |
| 373-00 | Dispozitiv suplimentar de închidere prin flanşa intermediară |
