- 1)
- Utilizaţi garnitura pentru colier cu cod produs 317-00
- 2)
- Utilizaţi garnitura pentru colier cu cod produs 318-00
359-01

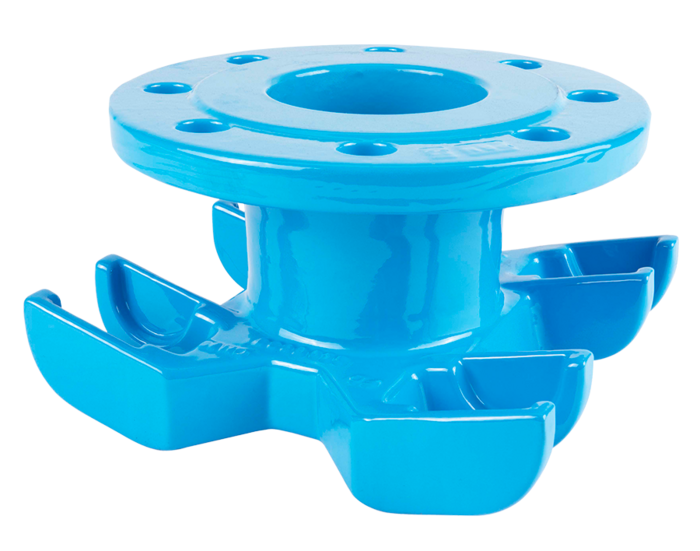

Prize de branșare duble cu ieşire cu flanşă
| Material: | GJS-400, acoperire cu pulbere epoxidică Hawle |
|---|---|
| Presiunea maxima de operare: |
Apă reziduală: 16 bar Gaz: 5 bar Apă potabilă: 16 bar |
| Medie | Apă / Gaz / Apă reziduale |
Prizele de branșare duble, și ieșire cu flanşă se utilizează la montarea pe ţevi din fontă, oţel şi azbociment DN 150 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul a două bride de fixare (cod produs 309-00, 310-00 sau 311-00, 311-01, 311-02, 311-03) şi al unei garnituri pentru colier (cod produs 317 şi/sau 318) adecvate pentru lăţimea nominală a conductei principale.
Ieşirea cu flanşă este utilizată pentru conectarea vanelor şi a fitingurilor (de exemplu vane de concesie, hidranţi, vane de evacuare a aerului etc.).
În combinaţie cu dispozitivul auxiliar de închidere, cu ajutorul flanşei intermediare (cod produs 373-00, DN 80) şi dispozitivul de perforare corespunzător, prizele de branșare duble, cu ieşire cu flanşă DN 80, asigură perforarea fără probleme a conductei principale, chiar în timpul funcţionării acesteia.
Dimensiune maximă orificiu în cazul flanşei cu DN 80:
Diametru exterior ţeavă DN 150: 70 mm
Diametru exterior ţeavă DN 200-500: 75 mm
Dimensiune maximă orificiu în cazul flanşei DN 100:
Diametru exterior ţeavă DN 200: 85 mm
Diametru exterior ţeavă DN 250-500: 95 mm
Dimensiuni flanşă: conform standardului EN 1092-2
Contacte
|
Comanda nr.
|
*) |
Ţeavă DN |
Flanşă DN |
PN max. |

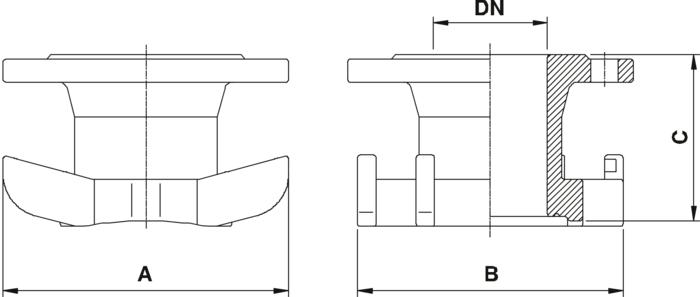

A |
B |
C |
Tip de ţeavă |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3590800000
|
1) | 150 - 500 | 80 | 16 bar | 200 mm | 185 mm | 120 mm | Fontă|Oțel|AC | 7,60 kg | |||
|
3591000000
|
2) | 200 - 500 | 100 | 16 bar | 200 mm | 185 mm | 120 mm | Fontă|Oțel|AC | 7,90 kg |
-
Alte lăţimi nominale, la cerere
|
Alte informatii
|
|---|
| Instructiuni generale pentru Coliere de bransare |
|
Brosuri
|
|---|
| Hawle Programul de livrare |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 310-00 | Bridă Hawle - vulcanizată complet |
| 311-00 | Bridă Hawle - oţel inoxidabil |
| 311-02 | Bridă Hawle pentru ţevi azbociment, lăţime 90 mm |
| 311-03 | Bridă universală Hawle |
| 317-00 | Garnitură pentru colier cu colier cu două bride cu filet interior de 2 ½", 3" sau flanşă DN 80 |
| 318-00 | Garnitură colier pentru colier cu bridă dublă cu flanşă DN 100 |
| 373-00 | Dispozitiv suplimentar de închidere prin flanşa intermediară |
