542-00

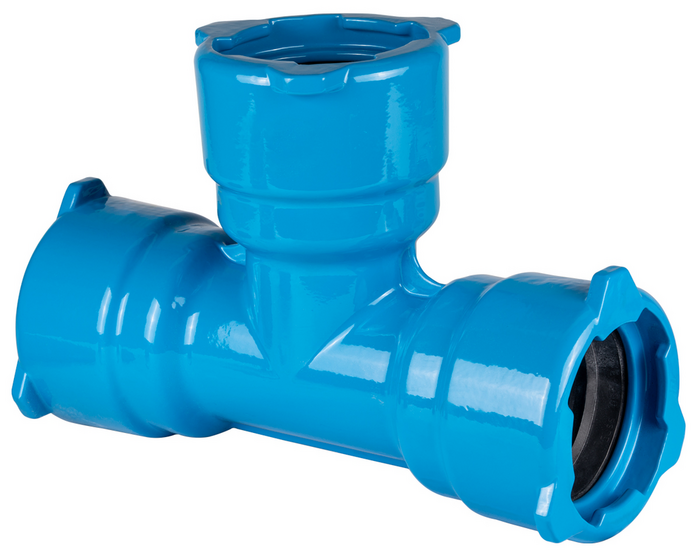

Teu universal - Sistem BAIO®

Piesă MMB cu manșon cu funcție dublă BAIO® pe toate părțile pentru conectarea de tip fitting cu capetele BAIO® și pentru conectarea țevilor din fontă, oțel, PE și PVC.

Când se utilizează ieșirea laterală DN 80 la instalare verticală (de exemplu pentru hidranți, seturi de ventilație sau fitinguri) cu capăt BAIO®, trebuie folosită dispozitivul de murdărie și anti-rotație (ordinul nr. 490-05).

Sigilii pentru apă medie:
Țevi din fontă: Garnitură BLD® (standard)
Țevi PE/PVC: Ordinul garnitura GKS nr. 529-01

Garnituri pentru gaz mediu:
Ordinul de garnitură pentru țeavă de fontă nr. 529-03G sau ordinul GKS Gasket Gaze nr. 529-01G (țeavă PVC, 1 bar)

Citeste mai mult reduce
Material: GJS-400, vopsea epoxidică Hawle
Garnituri: EPDM conform KTW-BWGL pentru apă, NBR pentru gaz
Presiunea maxima de operare: Apă reziduală: 16 bar
Gaz: 16 bar
Apă potabilă: 16 bar
Gaz: 1 bar (only PVC)
Medie Apă / Gaz / Apă reziduale

Piesă MMB cu manșon cu funcție dublă BAIO® pe toate părțile pentru conectarea de tip fitting cu capetele BAIO® și pentru conectarea țevilor din fontă, oțel, PE și PVC.

Când se utilizează ieșirea laterală DN 80 la instalare verticală (de exemplu pentru hidranți, seturi de ventilație sau fitinguri) cu capăt BAIO®, trebuie folosită dispozitivul de murdărie și anti-rotație (ordinul nr. 490-05).

Sigilii pentru apă medie:
Țevi din fontă: Garnitură BLD® (standard)
Țevi PE/PVC: Ordinul garnitura GKS nr. 529-01

Garnituri pentru gaz mediu:
Ordinul de garnitură pentru țeavă de fontă nr. 529-03G sau ordinul GKS Gasket Gaze nr. 529-01G (țeavă PVC, 1 bar)

Contacte
Lista de dorinte
Comanda nr.
*)
DN 1
DN 2
PN max.
L
B
H
Tip țeavă
 Medie Greutate A-Text Cos
5420800800
   80 80 apă reziduală: 16 bar|apă potabilă: 16 bar 380 mm 151 mm 190 mm Fontă|PE|PVC|Oțel 13,30 kg
5421000800
   100 80 apă reziduală: 16 bar|apă potabilă: 16 bar 410 mm 172 mm 200 mm Fontă|PE|PVC|Oțel 16,80 kg
5421001000
   100 100 apă reziduală: 16 bar|apă potabilă: 16 bar 420 mm 172 mm 215 mm Fontă|PE|PVC|Oțel 17,50 kg
5421250800
   125 80 apă reziduală: 16 bar|apă potabilă: 16 bar 410 mm 196 mm 210 mm Fontă|PE|PVC|Oțel 18,50 kg
5421251000
   125 100 apă reziduală: 16 bar|apă potabilă: 16 bar 435 mm 196 mm 230 mm Fontă|PE|PVC|Oțel 22,00 kg
5421251250
   125 125 apă reziduală: 16 bar|apă potabilă: 16 bar 465 mm 196 mm 230 mm Fontă|PE|PVC|Oțel 23,60 kg
5421500800
   150 80 apă reziduală: 16 bar|apă potabilă: 16 bar 415 mm 212 mm 225 mm Fontă|PE|PVC|Oțel 22,10 kg
5421501000
   150 100 apă reziduală: 16 bar|apă potabilă: 16 bar 495 mm 212 mm 235 mm Fontă|PE|PVC|Oțel 25,35 kg
5421501250
   150 125 apă reziduală: 16 bar|apă potabilă: 16 bar 450 mm 212 mm 240 mm Fontă|PE|PVC|Oțel 25,00 kg
5421501500
   150 150 apă reziduală: 16 bar|apă potabilă: 16 bar 500 mm 212 mm 250 mm Fontă|PE|PVC|Oțel 27,40 kg
5421501800
 1) 150 150/d180 apă reziduală: 16 bar|apă potabilă: 16 bar 500 mm 223 mm 250 mm Fontă|PE|PVC|Oțel 28,00 kg
5421801500
 1) 150/d180 150 apă reziduală: 16 bar|apă potabilă: 16 bar 500 mm 223 mm 250 mm Fontă|PE|PVC|Oțel 29,00 kg
5421801800
 1) 150/d180 150/d180 apă reziduală: 16 bar|apă potabilă: 16 bar 500 mm 223 mm 250 mm Fontă|PE|PVC|Oțel 29,50 kg
5422000800
   200 80 apă reziduală: 16 bar|apă potabilă: 16 bar 460 mm 272 mm 250 mm Fontă|PE|PVC|Oțel 33,10 kg
5422001000
   200 100 apă reziduală: 16 bar|apă potabilă: 16 bar 485 mm 272 mm 265 mm Fontă|PE|PVC|Oțel 34,20 kg
5422001250
   200 125 apă reziduală: 16 bar|apă potabilă: 16 bar 510 mm 272 mm 280 mm Fontă|PE|PVC|Oțel 37,00 kg
5422001500
   200 150 apă reziduală: 16 bar|apă potabilă: 16 bar 540 mm 272 mm 275 mm Fontă|PE|PVC|Oțel 39,00 kg
5422001800
 1) 200 150/d180 apă reziduală: 16 bar|apă potabilă: 16 bar 540 mm 272 mm 273 mm Fontă|PE|PVC|Oțel 38,00 kg
5422002000
   200 200 apă reziduală: 16 bar|apă potabilă: 16 bar 600 mm 272 mm 300 mm Fontă|PE|PVC|Oțel 44,00 kg
5422500800
   250 80 apă reziduală: 16 bar|apă potabilă: 16 bar 552 mm 326 mm 277 mm Fontă|PE|PVC|Oțel 48,00 kg
5422501000
   250 100 apă reziduală: 16 bar|apă potabilă: 16 bar 572 mm 326 mm 303 mm Fontă|PE|PVC|Oțel 49,00 kg
5422501500
   250 150 apă reziduală: 16 bar|apă potabilă: 16 bar 641 mm 326 mm 314 mm Fontă|PE|PVC|Oțel 65,00 kg
5422502000
   250 200 apă reziduală: 16 bar|apă potabilă: 16 bar 694 mm 326 mm 339 mm Fontă|PE|PVC|Oțel 66,50 kg
5422502500
   250 250 apă reziduală: 16 bar|apă potabilă: 16 bar 747 mm 326 mm 376 mm Fontă|PE|PVC|Oțel 71,10 kg
5423000800
   300 80 apă reziduală: 16 bar|apă potabilă: 16 bar 614 mm 384 mm 328 mm Fontă|PE|PVC|Oțel 65,00 kg
5423001000
   300 100 apă reziduală: 16 bar|apă potabilă: 16 bar 614 mm 384 mm 328 mm Fontă|PE|PVC|Oțel 65,00 kg
5423001500
   300 150 apă reziduală: 16 bar|apă potabilă: 16 bar 678 mm 384 mm 339 mm Fontă|PE|PVC|Oțel 78,00 kg
5423002000
   300 200 apă reziduală: 16 bar|apă potabilă: 16 bar 738 mm 384 mm 379 mm Fontă|PE|PVC|Oțel 78,00 kg
5423003000
   300 300 apă reziduală: 16 bar|apă potabilă: 16 bar 844 mm 384 mm 425 mm Fontă|PE|PVC|Oțel 101,00 kg
Lista de dorinte
1)
Racord BAIO® DN 150/d 180: inclusiv garnitură GKS pentru racordarea ţevilor din PE D 180 sau în combinaţie cu vana de concesie cu mufă BAIO® DN 150/d 180 (cod produs 451 150 1803)

Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru țevi din fontă, montată din fabrică (Atenţie: respectaţi instrucţiunile referitoare la garnitura GKS pentru d 180)

În cazul conectării țevilor din PE sau PVC, se va aplica un cost suplimentar pentru garnitura GKS.

Când este folosit în sectorul gazelor, fiți atenți la costul suplimentar pentru etanșarea pe gaz.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.

Tuburile din oțel pot fi folosite doar cu diametrul exterior al tubului din fontă
