240-00

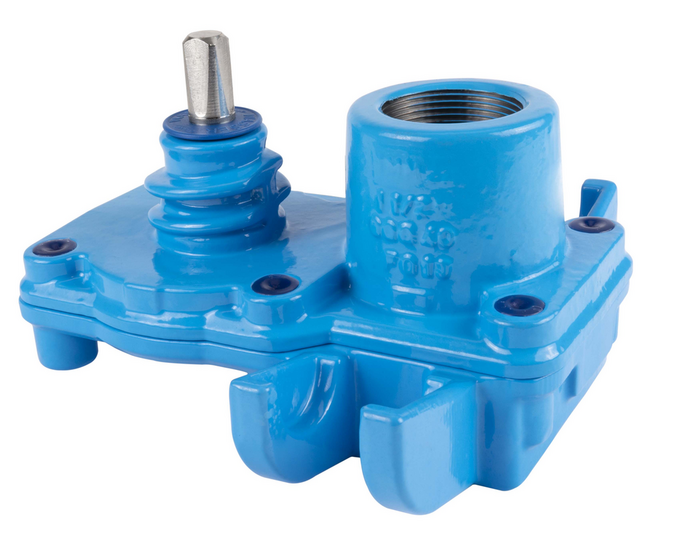

Hawlinger universal cu ieşire verticală cu filet interior

Colierele universale cu filet Hawlinger trebuie să fie utilizate pentru montare pe ţevi din fontă, oţel şi azbociment, cu DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri pentru colier (cod produs 310 sau 311) cu lăţimea nominală adecvată.

Ieşirea cu filet interior la partea superioară conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.

Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar o rotire la 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele universale cu filet Hawlinger trebuie să fie utilizate pentru montare pe ţevi din fontă, oţel şi azbociment, cu DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri pentru colier (cod produs 310 sau 311) cu lăţimea nominală adecvată.

Ieşirea cu filet interior la partea superioară conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri pentru a conecta conductele cu fluidul de lucru.

Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar o rotire la 180°. În combinaţie cu un dispozitiv de perforare (de exemplu HAWLOMAT, cod produs 830-00), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.

Etichetă
Ieşirea superioară
A
B
C
D
Gaură alezaj max.
 Medie Greutate A-Text Cos
2400000009
 încărcare pentru drenare             0,00 kg
2400320000
   filet interior 1" 165 mm 200 mm 95 mm 68 mm 24 mm 4,30 kg
2400400000
   filet interior 1 1/4" 165 mm 200 mm 95 mm 68 mm 24 mm 4,30 kg
2400500000
   filet interior 1 1/2" 195 mm 200 mm 95 mm 82 mm 36 mm 5,40 kg
8700000000
 încărcare pentru axul alezajului             0,00 kg
Lista de dorinte

Codurile şi preţurile produselor pentru versiunea „D” (Hawlinger® 1 1/2" cu suprafaţă de etanşare) sunt disponibile la cerere.
