243-00

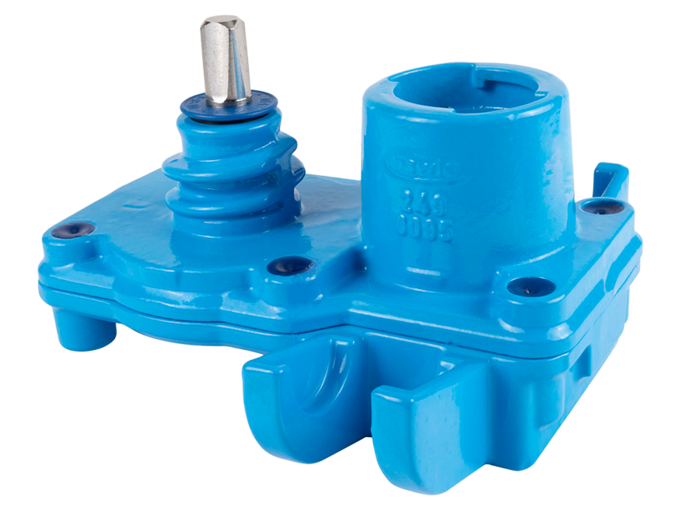

Hawlinger universal cu racord vertical ZAK® (Apă potabilă:)

Colierele universale Hawlinger trebuie să fie utilizate pentru montare pe ţevi din fontă, oţel şi azbociment, DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri pentru colier (cod produs 309-00, 310-00 sau 311-00, 311-01, 311-02, 311-03) cu lăţimea nominală adecvată.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu mufe ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil
Garnituri: EPDM pentru apă potabilă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele universale Hawlinger trebuie să fie utilizate pentru montare pe ţevi din fontă, oţel şi azbociment, DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri pentru colier (cod produs 309-00, 310-00 sau 311-00, 311-01, 311-02, 311-03) cu lăţimea nominală adecvată.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu mufe ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°. În combinaţie cu un dispozitiv de perforare (de exemplu dispozitivul de perforare Hawle HAWLOMAT, cod produs 830), sistemul de închidere permite perforarea simplă şi fără probleme a conductei principale, chiar în timp ce aceasta este în funcţiune.

Contacte
Lista de dorinte
Comanda nr.
*)
Etichetă
L
B
H1
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2400000009
   încărcare pentru drenare           0,00 kg
2430320000
     165 mm 200 mm 116 mm 24 mm ZAK 34 4,10 kg
2430500000
     195 mm 200 mm 119 mm 36 mm ZAK 46 5,20 kg
2430630000
 1) 2)   195 mm 200 mm 128 mm 45 mm ZAK 69 5,60 kg
8700000000
   încărcare pentru axul alezajului           0,00 kg
